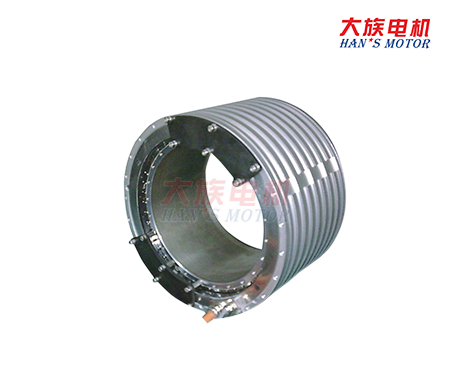

DDR力矩電機BI10系列
高性能，低慣量，響應速度快，過載能力強，可滿足絕大部分市場需求
產品介紹
產品參數
其他產品

F/B系列力矩電機
①直接驅動，高動態響應丨②內轉子/外轉子結構  丨③高速/低速繞組設計丨④F系列集成精密光柵/磁柵、軸承
丨⑤B系列分為定子、轉子，最大規格峰值力矩5500Nm丨⑥可定制開發





峰值力矩5500Nm力矩電機應用于“高檔數控機床與基礎制造裝備”科技重大專項“立式銑車復合加工中心”






F/B系列力矩電機選型規則

選型指導：
       FI3-005-S-D-1-A-N-A030：表示有框架內轉子3系列電機，連續力矩5牛米，串聯，D版本，增量式編碼器配置，自然冷卻，無熱敏電阻，編碼器帶高創驅動器26pin端子，出線長3米，然后根據前面的電機型號和延長線型號進行規格型號的確定：
       FI3-005-S-D-1-A-N-A030=FI3-005-S-D-1(電機)+A1601-EC-01-01A(動力線延長線)+A1314-EC-01-04A（編碼器延長線），選型結束。




備注：1.端子類型表示編碼器線帶的端子類型，A：高創驅動器26pin端子；B：大族驅動器端子；C：其他；Z:無;（根據驅動器與信號類型選擇編碼器延長線）；2.B系列電機熱敏電阻類可多選；3.F系列電機無熱敏電阻。

F系列力矩電機轉接線規格
規格型號 長度 定義 備注
A1314-EC-01-01A  2米 動力延長線 可通用
A1601-EC-01-01A 3米 動力延長線 可通用
A1601-EC-01-03A 5米 動力延長線 可通用
A1314-EC-01-02A 2米 編碼器延長線 帶hans驅動器端子(1VPP)
A1803-EC-01-02A 3米 編碼器延長線 帶hans驅動器端子(1VPP)
A1314-EC-01-04A 3米 編碼器延長線 帶高創驅動器26pin端子(1VPP)
A1601-EC-01-02A 3米 FIA系列編碼器轉接線（帶hans驅動器端子-Endat2.2） FIA系列電機專用
A1601-EC-01-04A 5米 FIA系列編碼器轉接線（帶hans驅動器端子-Endat2.2） FIA系列電機專用
A1601-EC-01-05A 3米 FIA系列編碼器轉接線（帶高創驅動器26pin端子-Endat2.2） FIA系列電機專用


力矩電機BI10系列
電機型號：B110-xxx-S-x-0-0 003-S-A-0 005-S-A-0 007-S-B-0
性能參數 符號 單位
極對數 p — 16 16 16
最大工作母線電壓 Vdc V 310 310 310
峰值轉矩  Tp Nm 75 150 207
連續力矩(水冷) Tcw Nm -- — —
連續力矩(自然冷)  Tc Nm 25 50 69
峰值電流  Ip Arms 11 11 13
連續電流(水冷) Icw Arms -- — —
連續電流(自然)  Ic Arms 3.5 3.5 4.3
力矩常數 Kt Nm/A 7.3 14.5 15.8
反電勢常數 Ke Vrms/(rad/s) 2.4 4.8 5.3
反電勢常數 Ke Vrms/(1000r/min) 438.0 877.0 955.0
線電阻 R Ω 4.4 8.0 6.0
線電感 L mH 11.0 18.0 16.3
Vdc=310V，Tcw時最大轉速 Nmax,Tcw rpm -- — —
Vdc=310V，Tc時最大轉速  Nmax,Tc rpm 410 200 180
Vdc=310V，Tp時最大轉速  Nmax,Tp rpm 300 115 110
Vdc=310V，空載最大轉速  Nmax rpm 450 240 210
輸出Tcw時功率損耗  Plw W -- — —
輸出Tc時功率損耗 Plc W 113.0 206.0 237.0
電機常數 Km Nm/√W 2.4 3.5 4.5
冷卻水流量 dV/dt L/min -- — —
冷卻水溫差設定 △θ k -- — —
額定繞組溫度 θ ℃ 120 120 120
定子質量 Ms Kg 7.0 10.0 13.5
轉子質量 Mr Kg 2.4 4.4 11.0
轉子轉動慣量 Jm Kg*m2 0.0110 0.0209 0.0411
電機自帶電纜長度（可延長選配） L M 3.0 3.0 3.0
電纜線最小彎曲半徑 R mm 37.5 37.5 37.5
                                                                           備注：可根據客戶要求適當調整電氣參數及變換編碼器類型，詳細資料請聯系我司。


                                                                          更多資料可下載選型手冊，下載鏈接：
                                                                          http://militarydollarsandsense.com/service/2/
