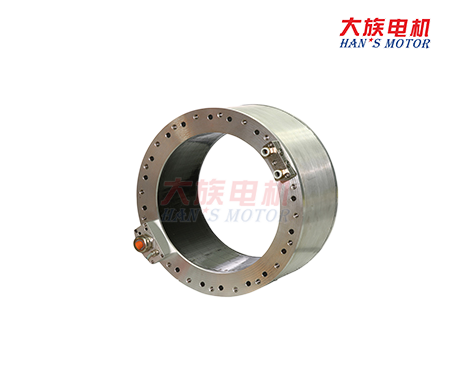

DDR力矩電機BI5系列
高性能，
低慣量，
響應速度快，
過載能力強，
可滿足絕大部分市場需求
產品介紹
產品參數
其他產品

F/B系列力矩電機
①直接驅動，高動態響應丨②內轉子/外轉子結構  丨③高速/低速繞組設計丨④F系列集成精密光柵/磁柵、軸承
丨⑤B系列分為定子、轉子，最大規格峰值力矩5500Nm丨⑥可定制開發





峰值力矩5500Nm力矩電機應用于“高檔數控機床與基礎制造裝備”科技重大專項“立式銑車復合加工中心”






F/B系列力矩電機選型規則

選型指導：
       FI3-005-S-D-1-A-N-A030：表示有框架內轉子3系列電機，連續力矩5牛米，串聯，D版本，增量式編碼器配置，自然冷卻，無熱敏電阻，編碼器帶高創驅動器26pin端子，出線長3米，然后根據前面的電機型號和延長線型號進行規格型號的確定：
       FI3-005-S-D-1-A-N-A030=FI3-005-S-D-1(電機)+A1601-EC-01-01A(動力線延長線)+A1314-EC-01-04A（編碼器延長線），選型結束。




備注：1.端子類型表示編碼器線帶的端子類型，A：高創驅動器26pin端子；B：大族驅動器端子；C：其他；Z:無;（根據驅動器與信號類型選擇編碼器延長線）；2.B系列電機熱敏電阻類可多選；3.F系列電機無熱敏電阻。

F系列力矩電機轉接線規格
規格型號 長度 定義 備注
A1314-EC-01-01A  2米 動力延長線 可通用
A1601-EC-01-01A 3米 動力延長線 可通用
A1601-EC-01-03A 5米 動力延長線 可通用
A1314-EC-01-02A 2米 編碼器延長線 帶hans驅動器端子(1VPP)
A1803-EC-01-02A 3米 編碼器延長線 帶hans驅動器端子(1VPP)
A1314-EC-01-04A 3米 編碼器延長線 帶高創驅動器26pin端子(1VPP)
A1601-EC-01-02A 3米 FIA系列編碼器轉接線（帶hans驅動器端子-Endat2.2） FIA系列電機專用
A1601-EC-01-04A 5米 FIA系列編碼器轉接線（帶hans驅動器端子-Endat2.2） FIA系列電機專用
A1601-EC-01-05A 3米 FIA系列編碼器轉接線（帶高創驅動器26pin端子-Endat2.2） FIA系列電機專用

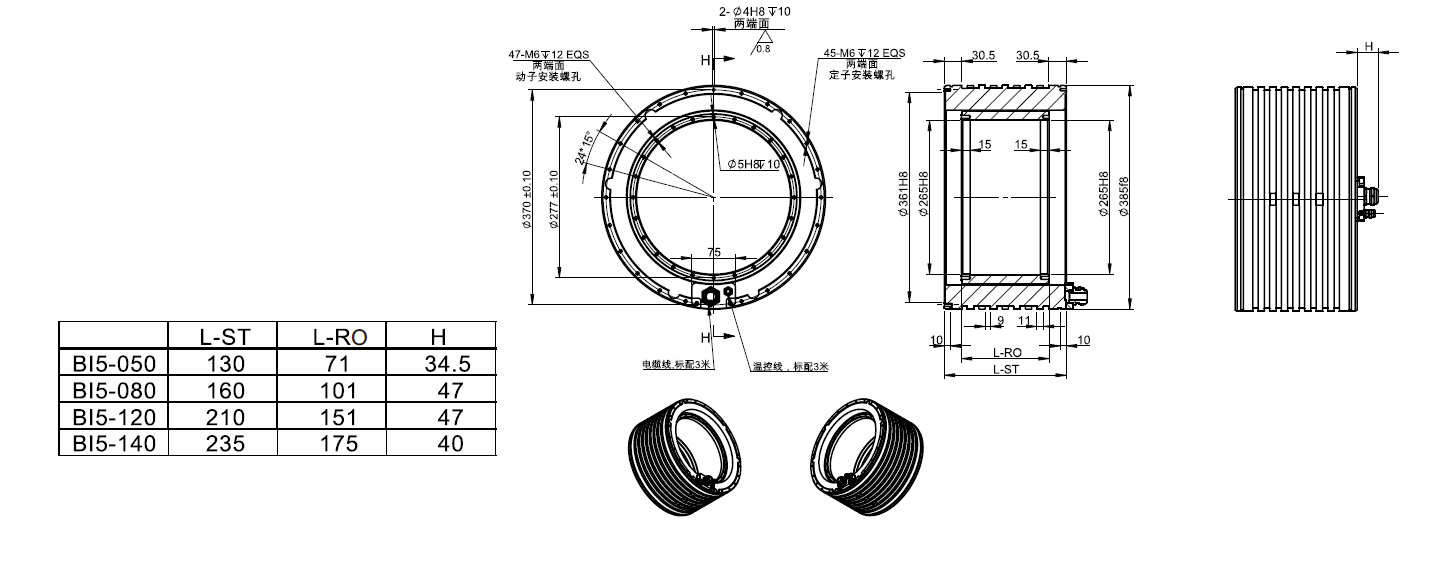

力矩電機BI5系列


電機型號：BI5-xxx-P-x-0-W  050-P-A-0   080-P-B-0   120-P-B-0   140-P-A-0
性能參數 符號 單位
極對數 p — 33 33 33 33
最大工作母線電壓 Vdc V 540 600 600 600
峰值力矩 Tp Nm 1000.0 1453.2 2156.8 2440.0
連續力矩(水冷) Tcw Nm 546.0 844.2 1226.1 1365.0
連續力矩(自然冷)  Tc Nm 234.0 365.4 549.0 585.0
峰值電流  Ip Arms 50 173 165 48.8
連續電流(水冷) Icw Arms 21 67 67 21
連續電流(自然)  Ic Arms 9 29 30 9
力矩常數 Kt Nm/A 26.0 12.6 18.3 65.0
反電勢常數 Ke Vrms/(rad/s) 8.7 4.2 6.1 21.7
反電勢常數 Ke Vrms/(1000r/min) 1572.0 761.8 1106.4 3930.0
線電阻 R Ω 3.2 0.5 0.6 6.8
線電感 L mH 14.0 1.2 2.6 38.0
Tcw時最大轉速 Nmax,Tcw rpm 130 450 300 56
Tc時最大轉速  Nmax,Tc rpm 190 500 340 85
Tp時最大轉速  Nmax,Tp rpm 10 330 180 35
空載最大轉速  Nmax rpm 230 535 370 105
輸出Tcw時功率損耗  Plw W 5557.0 4242.1 5656.1 6483.0
輸出Tc時功率損耗 Plc W 1021.0 794.7 1134.0 1191.0
電機常數 Km Nm/√W 10.0 13.0 16.3 17.0
冷卻水流量 dV/dt L/min 6.8 7.5 9.5 10.0
冷卻水溫差設定 △θ k 5 5 5 5
額定繞組溫度 θ ℃ 130 130 130 130
定子質量 Ms Kg 25.5 34.0 47.0 60.0
轉子質量 Mr Kg 7.5 10.5 15.5 17.8
轉子轉動慣量 Jm Kg*m2 0.1420 0.2020 0.3020 0.3505
電機自帶電纜長度（可延長選配） L M 3.0 3.0 3.0 6.0
電纜線最小彎曲半徑 R mm 102.0 102.0 102.0 102.0
                                                                                                  備注：可根據客戶要求適當調整電氣參數及變換編碼器類型，詳細資料請聯系我司。
