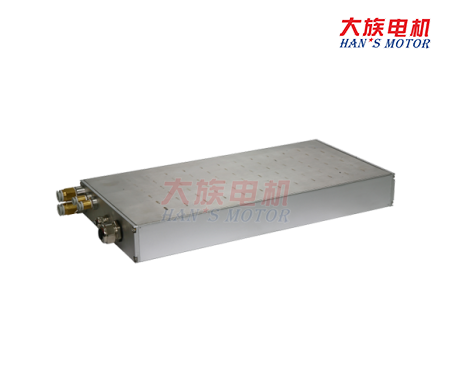

有鐵芯LSMF6系列直線電機-水冷卻型
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMF6
有鐵芯LSMF6系列直線電機-水冷卻型


LSMF6

有鐵芯直線電機-LSMF6系列-水冷卻型
初級規格：LSMF610xxxx-x-H-WC 201B-S 401C-P
性能參數 符號 單位 　 　
連續推力(在溫度Tmax下) Fc N 1000 2000
峰值推力 Fp N 2600 5100
電機常數(在25℃下) Km25 N/Sqrt(W) 54.7 73.8
最大持續損耗功率 Pc W 459 1009
連續電流(在溫度Tmax下) Ic Arms 7.2 9.9
峰值電流（持續時間1s） Ip Arms 18.5 26.0
推力常數（25℃,±5%） Kf N/Arms 143.0 208.0
反電勢常數（25℃,±5%） Ke Vrms/m/s 47.7 69.3
電阻(25℃,±5%)p-p R ? 4.3 5.0
電感(25℃,±20%)p-p L mH 52.5 57.0
最高線圈允許溫度 Tmax ℃ 120 120
極距(N-N)(360º電氣周期） 2τ mm 47.6 47.6
需求冷水最小流量 Wmin L/min 4.5 4.5
進出水溫差 △T ℃ 5.1 5.1
壓力降（初級回路串聯） △P Bar 0.7 0.7
電磁吸力 Fa kN 4.7 9.4
最高直流母線電壓 Ubus V 600 600
額定推力下最大速度Ubus=537V 　 m/s 3.6 2.3
峰值推力下最大速度Ubus=537V 　 m/s 2.2 1.2
理論空載下最大速度Ubus=537V 　 m/s 4.5 3.1
額定推力下最大速度Ubus=350V 　 m/s 2.2 1.4
峰值推力下最大速度Ubus=350V 　 m/s 1.2 0.5
理論空載下最大速度Ubus=350V 　 m/s 2.9 2.0
初級質量 Mp Kg 9.5 18.0
單位長度次級質量 Ms Kg/m 14.0 14.0

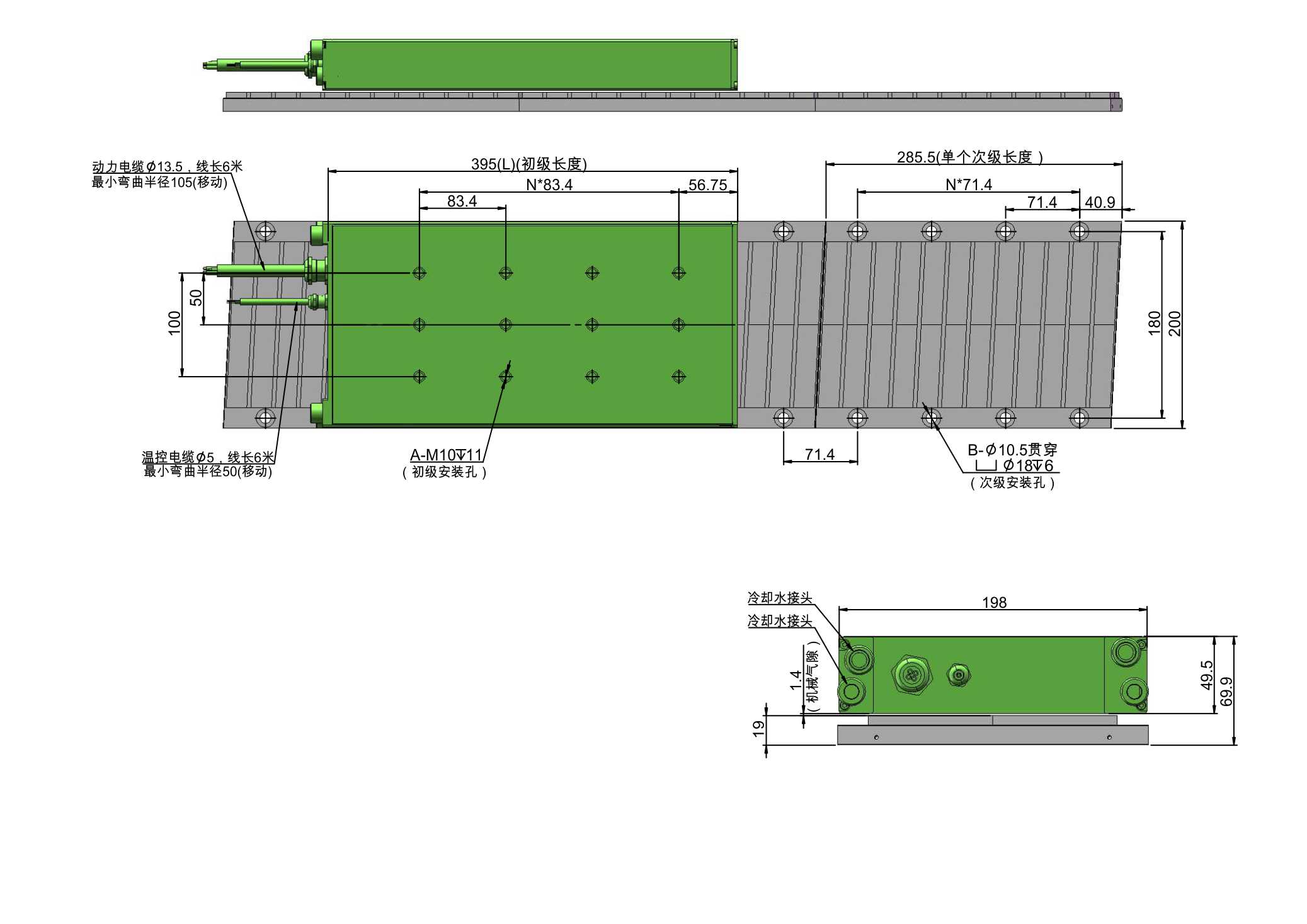

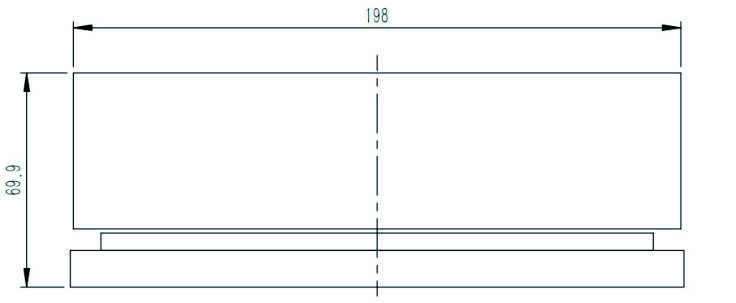

LSMF6系列鐵芯電機-水冷卻型尺寸圖
初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMF610201B-S-H-WC 229 1 6
LSMF610401C-P-H-WC 395 3 12
                                       備注:1.標準線長6米，電機規格201B電纜線最大外徑11.5mm，最小彎曲半徑115mm，電機規格401C電纜線最大外徑13.5mm，最小彎曲半徑101.25mm，長度可定制；
                                              2 .可選配溫度傳感器；
                                              3 .電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMF6201A 285.5 3 8
LSMF6203A 142.8 1 4
                                        適用于本系列任意一款初級。

                                        更多資料可下載選型手冊，下載鏈接：
