有鐵芯LSMF5系列直線電機-自然冷卻型-75
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
LSMF系列有鐵芯直線電機
有鐵芯技術丨低齒槽力丨有水冷/無水冷結構丨標準化，模塊化，高可靠性
丨多系列，最大規格峰值推力20000N丨可選霍爾傳感器丨可定制開發





直線電機選型規則
初級選型規則
命名舉例，LSMF510101B-S-H-NC-N-C00.5表示：平板直線同步電機之第5個標準系列的01線圈第1款B版串聯式初級，
且耐溫等級為H級，采用自然冷卻方式,無熱敏電阻，電纜線長0.5米，出線端為C類航空插頭。

                   備注：可根據運行工況重新設計初級繞組，使電機和驅動器匹配，滿足高速大功率或低速小功率運行要求。




次級選型規則
命名舉例，LSMF5201A表示：平板直線同步電機之第5個標準系列的第1款A(yù)版本次級：



直線電機LSMF5系列
有鐵芯LSMF5系列直線電機-自然冷卻型-75



有鐵芯直線電機-LSMF5系列-自然冷卻型-75
初級規格: LSMF510xxxx-x-H-NC-N-C00.5 102B-S 202B-S
性能參數 符號 單位 　 　
連續推力(在溫度Tmax下) Fc N 81 161
峰值推力 Fp N 371 735
電機常數(在25℃下) Km25 N/Sqrt(W) 31.5 31.3
最大持續損耗功率 Pc W 9 36
連續電流(在溫度Tmax下) Ic Arms 2.1 4.2
峰值電流（持續時間1s） Ip Arms 9.6 19.2
推力常數（25℃,±5%） Kf N/Arms 38.7 38.4
反電勢常數（25℃,±5%） Ke Vrms/m/s 12.9 12.8
電阻(25℃,±5%)p-p R ? 5.6 2.8
電感(25℃,±20%)p-p L mH 14.0 7.3
最高線圈允許溫度 Tmax ℃ 120 120
極距(N-N)(360º電氣周期） 2τ mm 20 20
電磁吸力 Fa kN 0.9 1.1
最高直流母線電壓 Ubus V 600 600
額定推力下最大速度Ubus=310V 　 m/s 8.5 8.6
峰值推力下最大速度Ubus=310V 　 m/s 4.1 4.0
理論空載下最大速度Ubus=310V 　 m/s 9.7 9.8
額定推力下最大速度Ubus=537V 　 m/s 15.3 15.3
峰值推力下最大速度Ubus=537V 　 m/s 7.9 7.7
理論空載下最大速度Ubus=537V 　 m/s 16.9 17.0
初級質量 Mp Kg 0.9 1.6
單位長度次級質量 Ms Kg/m 5.0 5.0

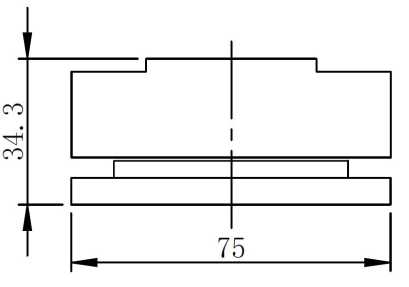

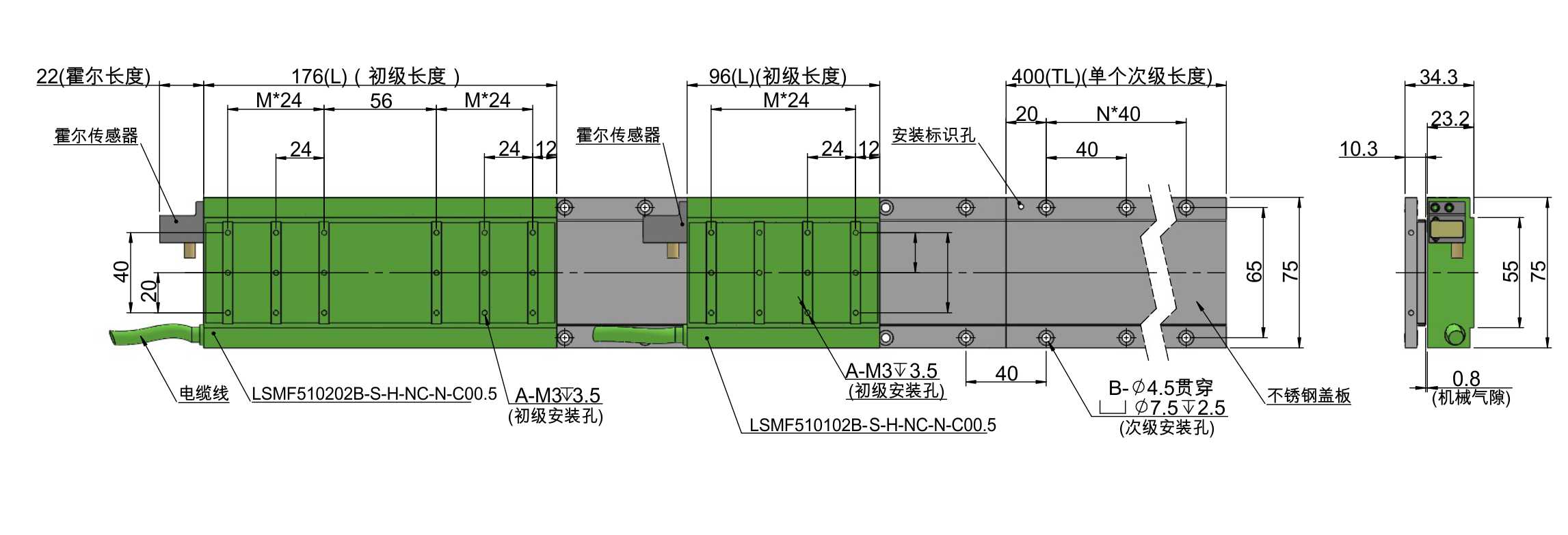

直線電機LSMF5-75系列尺寸圖



初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMF510102B-S-H-NC-N-C00.5 96 3 12
LSMF510202B-S-H-NC-N-C00.5 176 2 18
                                        備注:1 .標準線長0.5米帶C型航空插頭，持續電流Ic≤10A/10＜Ic≤12A/12＜Ic≤16A所用電纜最大外徑d分別為7.5mm/8.0mm/9.0mm，固定鋪設
                               最小彎曲半徑為3*d，拖鏈內移動最小彎曲半徑為5*d，電纜線長度及端子可定制；
                                               2 .可選配溫控，溫控線最大外徑5mm，最小彎曲半徑50mm；
                                               3 .電機選型、動子轉接線、霍爾延長線見19-33頁。


次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMF5204B 80 1 4
LSMF5205B 200 4 10
LSMF5206B 400 9 20
                                         適用于本系列任意一款初級。

                                        更多資料可下載選型手冊，下載鏈接：
                                         http://militarydollarsandsense.com/service/2/
