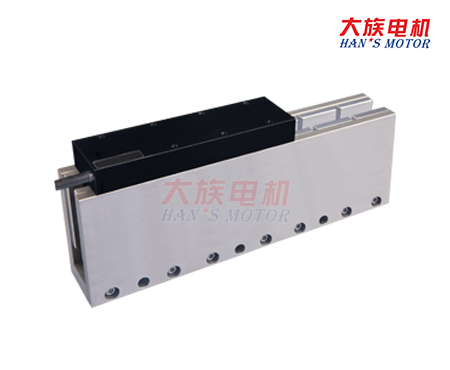

直線電機LSMUC系列無鐵芯電機-自然冷卻型
1、推力特性平滑；
2、小慣量大加速度；
3、過載能力強；
4、無齒槽力及電磁吸力；
5、模塊化設計。
產品介紹
產品參數
其他產品

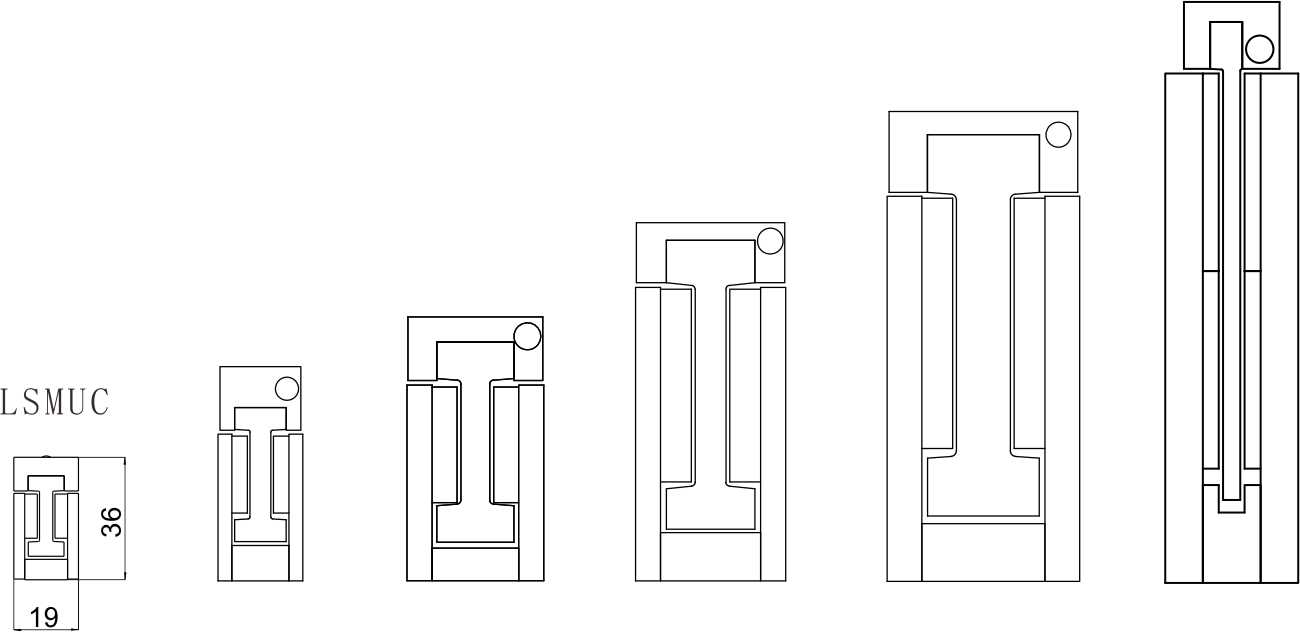

直線電機LSMU無鐵芯系列
無鐵芯技術丨無齒槽效應丨專利技術丨繞組緊湊型設計，高推力密度丨高連續推力與峰值推力丨可選霍爾傳感器


直線電機選型規則
初級選型規則
命名舉例，LSMU610201B-S-H-NC-N-D00.5表示：U型直線同步電機之第6個標準系列的02線圈第1款B版本串聯式初級，
且耐溫等級為H級，采用自然冷卻方式,無熱敏電阻，電纜線長0.5米，出線端為D類航空插頭。






次級選型規則
命名舉例，LSMU6203A表示：U型直線同步電機之第6個標準系列的第3款A(yù)版本次級；

直線電機LSMUC系列
LSMU系列無鐵芯電機-自然冷卻型


無鐵芯直線電機-LSMUC系列
初級規格 :LSMUC10xxxx-x-H-NC-N-D00.5 101A-S 201A-S 301A-S 401A-S 501A-S
性能參數 符號 單位 串聯 串聯 串聯 串聯 串聯
連續推力(在溫度Tmax下) Fc N 3 6 9 12 15
峰值推力 Fp N 12 24 36 48 60
電機常數(在25℃下) Km25 N/Sqrt(W) 1.5 2.2 2.8 3.2 3.6
最大持續損耗功率 Pc W 5.4 9.9 14.5 19.1 23.7
連續電流(在溫度Tmax下) Ic Arms 1.7 1.7 1.7 1.7 1.7
峰值電流（持續時間1s） Ip Arms 6.8 6.8 6.8 6.8 6.8
推力常數（25℃,±5%） Kf N/Arms 1.8 3.5 5.3 7.0 8.8
反電勢常數（25℃,±5%） Ke Vrms/m/s 0.6 1.2 1.7 2.2 2.9
電阻(25℃,±5%)p-p R ? 0.9 1.7 2.4 3.2 4.0
電感(25℃,±30%)p-p L mH 0.1 0.2 0.3 0.4 0.5
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 21 21 21 21 21
電磁吸力 Fa kN 0.0 0.0 0.0 0.0 0.0
最高直流母線電壓 Ubus V 60 60 60 60 60
額定推力下最大速度Ubus=48V Vmax,Fc m/s 29.2 14.2 8.9 6.3 4.7
峰值推力下最大速度Ubus=48V Vmax,Fp m/s 23.6 8.9 4.0 1.4 0.0
理想空載下最大速度Ubus=48V Vmax,0 m/s 31.0 15.9 10.6 7.9 6.3
初級質量 Mp Kg 0.04 0.06 0.08 0.10 0.12
單位長度次級質量 Ms Kg/m 2.4 2.4 2.4 2.4 2.4

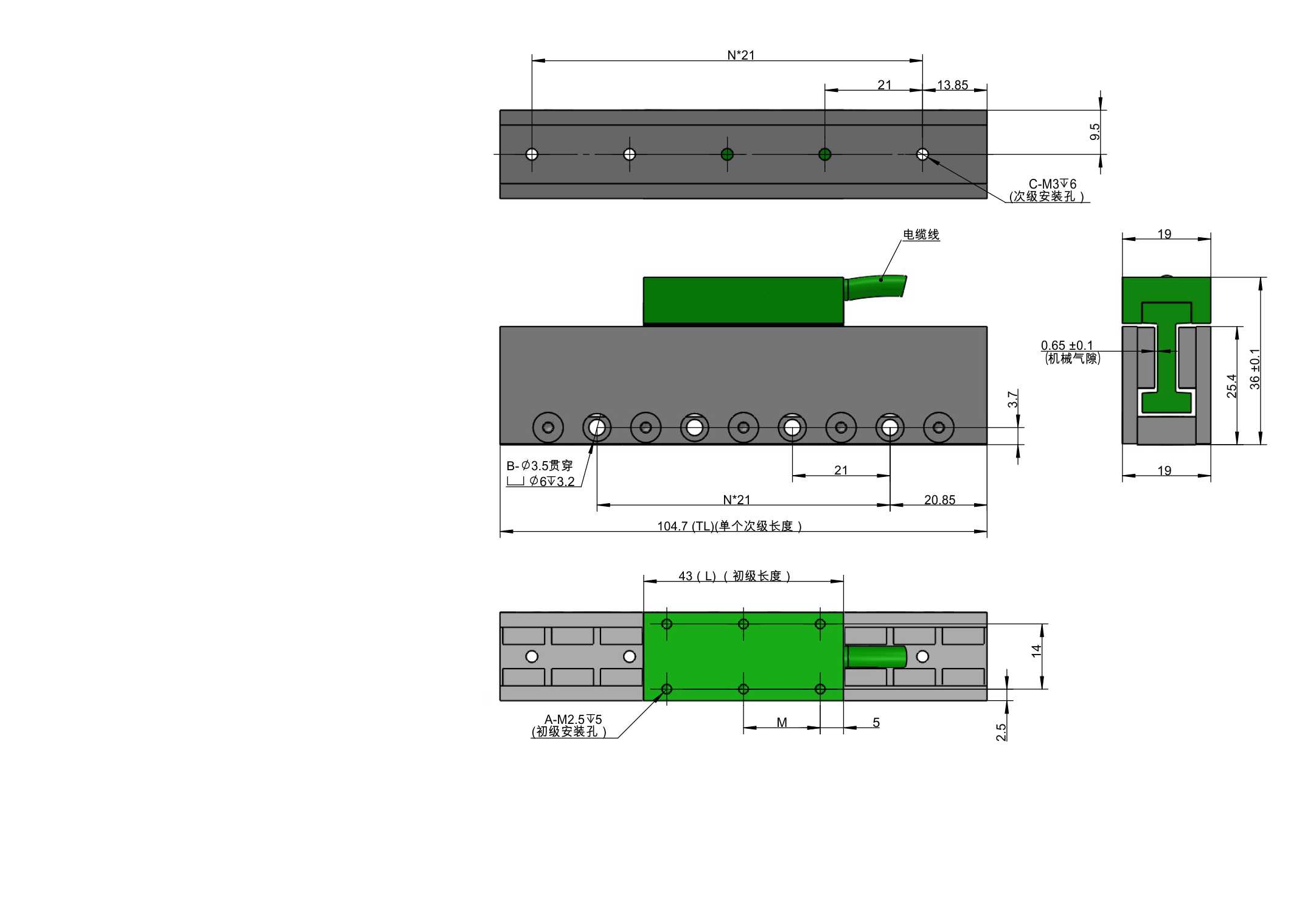

直線電機LSMUC系列尺寸圖




初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMUC10101A-S-H-NC-N-D00.5 22 12 4
LSMUC10201A-S-H-NC-N-D00.5 43 16.5 6
LSMUC10301A-S-H-NC-N-D00.5 64 18 8
LSMUC10401A-S-H-NC-N-D00.5 85 25 8
LSMUC10501A-S-H-NC-N-D00.5 106 32 8
                           備注:1.標準線長0.5米帶D型航空插頭，電纜最大外徑d為7.0mm，固定鋪設最小彎曲半徑為3*d，拖鏈內移動最小彎曲半徑為5*d，電纜線長度及端子可定制；
                                   2.可選配溫度傳感器；
                                   3.電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B 次級安裝孔C
LSMUC2063A 62.7 1 2 3
LSMUC2084A 83.7 2 3 4
LSMUC2105A 104.7 3 4 5
                                                                適用于本系列任意一款初級,次級安裝方式可任意選擇。

                                                                更多資料可下載選型手冊，下載鏈接：
