直線電機平臺LMD定制系列
1. 采用Hans自主品牌U型直線電機和ACS高性能控制系統

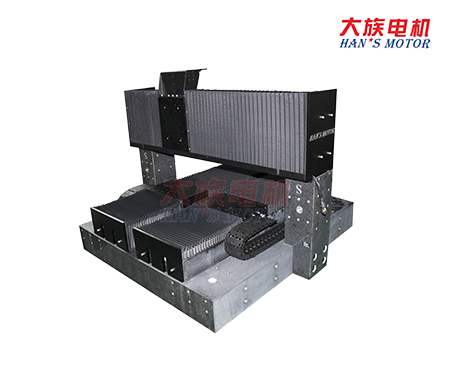

2. 基座及橫梁采用大理石基材，雙驅動龍門結構，負載能力強，穩定性好
3. 使用高精度光學尺反饋系統、超高精度直線導軌
4. 適用于高端檢測、焊接及微切削生產
5. 可根據需要選配不同類型的直線電機型號，可擴展Z軸
產品介紹
產品參數
其他產品
LMD 系列定制平臺
此系列為定制系列
使用增量式光學尺反饋系統；
可以組裝成單驅龍門平臺，雙驅龍門平臺，靜龍門平臺；
穩定和一致的運動性能可達到更高效率；
各個軸的行程、運行的速度和加速度，均可按照客戶要求定制。

1. 采用Hans自主品牌U型直線電機和ACS高性能控制系統；
2. 基座及橫梁采用大理石基材，雙驅動龍門結構，負載能力強，穩定性好；
3. 使用高精度光學尺反饋系統、超高精度直線導軌；
4. 適用于高端檢測、焊接及微切削生產；
5. 可根據需要選配不同類型的直線電機型號，可擴展Z軸。

LMD 系列定制平臺

此系列為定制系列
使用增量式光學尺反饋系統；
可以組裝成單驅龍門平臺，雙驅龍門平臺，靜龍門平臺；
穩定和一致的運動性能可達到更高效率；
各個軸的行程、運行的速度和加速度，均可按照客戶要求定制；

產品代碼 行程范圍 負載 (Kg) 速度 (m/s) 加速度 (g) 直線度 (μm) 垂直度(μm) 重復精度(μm)
X軸 (橫梁軸) 100-1000 25 0.5 0.5 6/400 5/400 ±1.5
Y1軸 (下軸) 100-1000 / 0.5 0.5 6/400 5/400 ±1.5
Y2軸 (下軸) 100-1000 / 0.5 0.5 6/400 5/400 ±1.5

平臺性能指標
參數 X軸 (下軸) Y軸 (橫梁)
行程 (mm) 2700 2850
最大速度(m/s) 1 1
加速度 (g) 0.4 0.4
重復精度(μm) ±0.75um ±1.15um
定位精度 (μm)補償后 ±2um/1.5m ±2um/1.5m
波動速讀 ＜0.3% ＜0.3%
加減速震動 平滑無震動 平滑無震動
水平直線度 (μm) 7.7 7.53
垂直直線度 (μm) 7.07 6.96
負載 (kg) 100 140
X-Y 垂直度 (mm) 0.01
