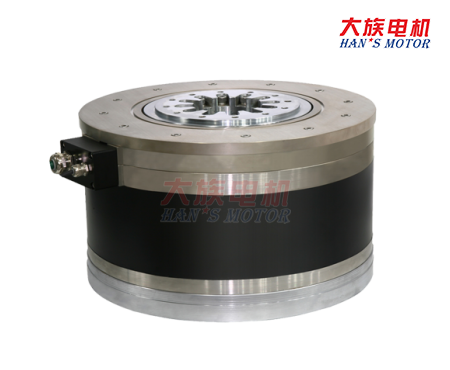

DDR力矩電機FID系列
高性能，低慣量，響應速度快，過載能力強
產品介紹
產品參數
其他產品

力矩電機F/B系列
①直接驅動，高動態響應丨②內轉子/外轉子結構  丨③高速/低速繞組設計丨④F系列集成精密光柵/磁柵、軸承
丨⑤B系列分為定子、轉子，最大規格峰值力矩5500Nm丨⑥可定制開發





峰值力矩5500Nm力矩電機應用于“高檔數控機床與基礎制造裝備”科技重大專項“立式銑車復合加工中心”






F/B系列力矩電機選型規則

選型指導：
       FI3-005-S-D-1-A-N-A030：表示有框架內轉子3系列電機，連續力矩5牛米，串聯，D版本，增量式編碼器配置，自然冷卻，無熱敏電阻，編碼器帶高創驅動器26pin端子，出線長3米，然后根據前面的電機型號和延長線型號進行規格型號的確定：
       FI3-005-S-D-1-A-N-A030=FI3-005-S-D-1(電機)+A1601-EC-01-01A(動力線延長線)+A1314-EC-01-04A（編碼器延長線），選型結束。




備注：1.端子類型表示編碼器線帶的端子類型，A：高創驅動器26pin端子；B：大族驅動器端子；C：其他；Z:無;（根據驅動器與信號類型選擇編碼器延長線）；2.B系列電機熱敏電阻類可多選；3.F系列電機無熱敏電阻。

F系列力矩電機轉接線規格
規格型號 長度 定義 備注
A1314-EC-01-01A  2米 動力延長線 可通用
A1601-EC-01-01A 3米 動力延長線 可通用
A1601-EC-01-03A 5米 動力延長線 可通用
A1314-EC-01-02A 2米 編碼器延長線 帶hans驅動器端子(1VPP)
A1803-EC-01-02A 3米 編碼器延長線 帶hans驅動器端子(1VPP)
A1314-EC-01-04A 3米 編碼器延長線 帶高創驅動器26pin端子(1VPP)
A1601-EC-01-02A 3米 FIA系列編碼器轉接線（帶hans驅動器端子-Endat2.2） FIA系列電機專用
A1601-EC-01-04A 5米 FIA系列編碼器轉接線（帶hans驅動器端子-Endat2.2） FIA系列電機專用
A1601-EC-01-05A 3米 FIA系列編碼器轉接線（帶高創驅動器26pin端子-Endat2.2） FIA系列電機專用

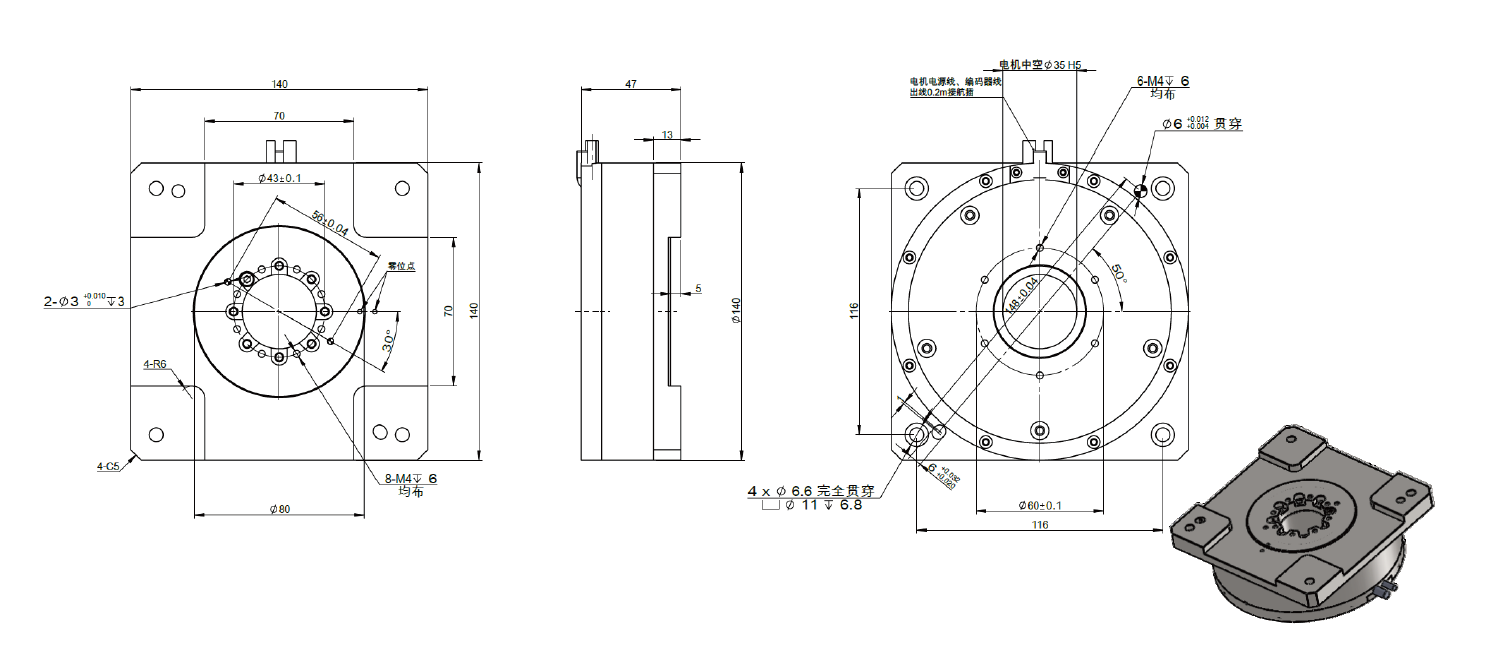

力矩電機FID系列

電機型號：FID-xxx-x-A-1 002-S-A-1 040-P-A-1
性能參數 符號 單位
工作電壓 Vdc V 48.0 200
連續力矩（在溫度Tmax下） Tc Nm 1.5 42
峰值力矩 Tp Nm 5.0 58
Tc時最大轉速 Nmax Rpm 300.0 120
Tp時最大轉速 Nmax Rpm 120.0 110
空載時最大轉速 Nmax Rpm 380.0 130
編碼器(增量式1Vpp正弦信號) 　 線數/轉 5870 47200
重復精度 　 arc sec ±1 ±1.5
定位精度 　 arc sec ±30 ±30
連續電流（在溫度Tmax下） Ic Arms 1.5 2.5
峰值電流（持續時間1s） Ip Arms 4.7 3.5
力矩常數（25℃,±5%） Kt Nm/Arms 1.0 16.8
電勢常數（25℃,±5%） Ke Vrms/rad/s 0.3 5.6
電阻（25℃,±5%） R ?(p-p) 4.6 5.0
電感（25℃,±10%） L mH(p-p) 3.5 22.0
極對數 p 　 8 33
最高線圈允許溫度 Tmax ℃ 120 120
電機質量 　 Kg 3.5 23.0
轉子質量 Mr Kg 0.70 6.70
轉子轉動慣量 Jm Kg*m2 0.0011 0.1430
軸向跳動 　 mm 0.005 0.010
徑向跳動 　 mm 0.005 0.010
電纜線最小彎曲半徑 R mm 37.5 37.5
                                                                                   備注：可根據客戶要求適當調整電氣參數及變換編碼器類型，詳細資料請聯系我司。


                                                                                  更多資料可下載選型手冊，下載鏈接：
