1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMFH系列

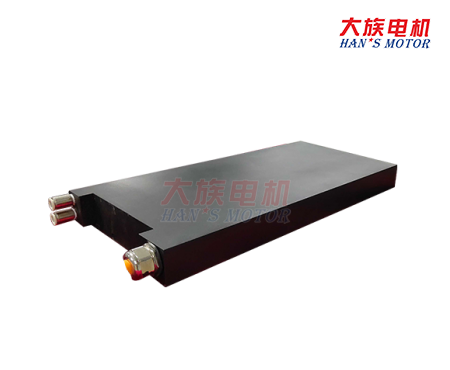

有鐵芯LSMFH系列直線電機-水冷卻型-164
LSMFH-164
| 有鐵芯直線電機-LSMFH系列-水冷卻型-164 |
| 初級規格：LSMFH122xxxx-x-H-WC |
120A-S |
120A-P2 |
| 性能參數 |
符號 |
單位 |
|
|
| 連續推力(25℃,±5%) |
Fc |
N |
4378 |
3180 |
| 峰值推力 |
Fp |
N |
6830 |
6830 |
| 電機常數(在25℃下) |
Km |
N/Sqrt(W) |
108.6 |
107.2737 |
| 最大持續損耗功率 |
Pc |
W |
2232 |
1206.529 |
| 連續電流(在溫度Tmax下) |
Ic |
Arms |
11.0 |
16 |
| 峰值電流（持續時間1s） |
Ip |
Arms |
20.0 |
40 |
| 推力常數（25℃,±5%） |
Kf |
N/Arms |
398.0 |
198.8 |
| 反電勢常數（25℃,±5%） |
Ke |
Vrms/m/s |
133.0 |
66.3 |
| 電阻(25℃,±5%)p-p |
R |
? |
9.0 |
2.3 |
| 電感(25℃,±20%)p-p |
L |
mH |
132.0 |
33 |
| 最高線圈允許溫度 |
Tmax |
℃ |
120 |
120 |
| 極距(N-N)(360º電氣周期） |
2τ |
mm |
48.0 |
48 |
| 需求冷水最小流量 |
Wmin |
L/min |
6.5 |
6.5 |
| 進出水溫差 |
△T |
℃ |
7.0 |
7 |
| 壓力降（初級回路串聯） |
△P |
Bar |
3.0 |
3 |
| 電磁吸力 |
Fa |
kN |
14.0 |
14 |
| 最高直流母線電壓 |
Ubus |
V |
600 |
600 |
| 額定推力下最大速度Ubus=537V |
|
m/s |
0.9 |
2.6 |
| 峰值推力下最大速度Ubus=537V |
|
m/s |
0.5 |
1.5 |
| 理論空載下最大速度Ubus=537V |
|
m/s |
1.6 |
3.2 |
| 額定推力下最大速度Ubus=350V |
|
m/s |
0.4 |
1.5 |
| 峰值推力下最大速度Ubus=350V |
|
m/s |
0.1 |
0.8 |
| 理論空載下最大速度Ubus=350V |
|
m/s |
1 |
2.1 |
| 初級重量 |
Mp |
Kg |
20.0 |
20 |
| 單位長度次級重量 |
Ms |
Kg/M |
13.5 |
13.5 |

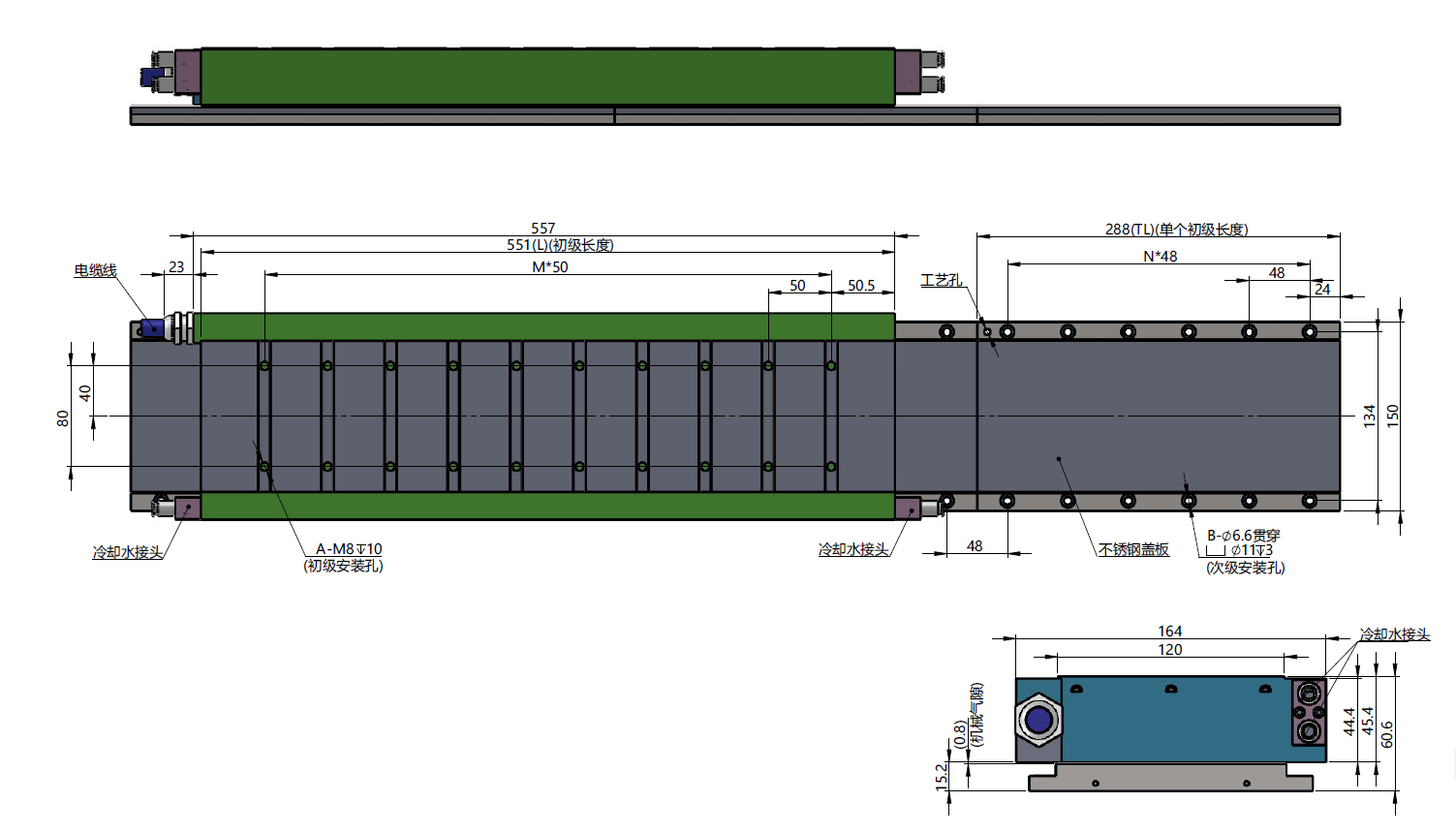

直線電機LSMFH-164系列尺寸圖
| 初級尺寸 |
| 初級型號 |
初級長度L |
M |
初級安裝孔A |
| LSMFH122120A-S-H-WC-P-A06.5 |
551 |
9 |
20 |
| LSMFH122120A-P2-H-WC-P-A06.5 |
551 |
9 |
20 |
備注：1.標準電纜線長7米，電機電纜線的最大外徑d=14mm，拖鏈內最小彎曲半徑140mm；長度可根據客戶要求定制。
2.可選配溫度傳感器；
3 .電機選型、動子轉接線、霍爾延長線見19-33頁。
| 次級尺寸 |
| 次級型號 |
次級長度TL |
N |
次級安裝孔B |
| LSMFH2120096A |
96 |
1 |
4 |
| LSMFH2120144A |
144 |
2 |
6 |
| LSMFH2120288A |
288 |
5 |
12 |
| LSMFH2120384A |
384 |
7 |
16 |
