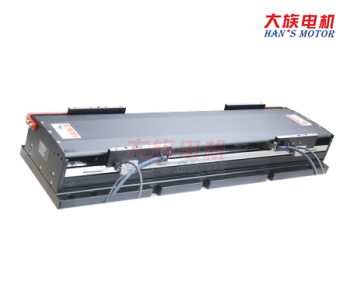

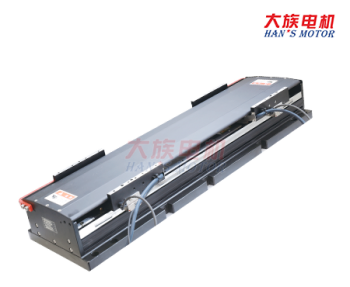

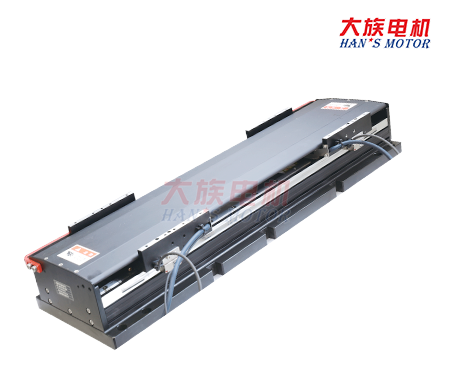

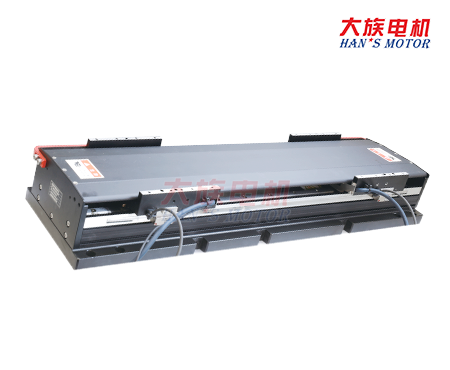

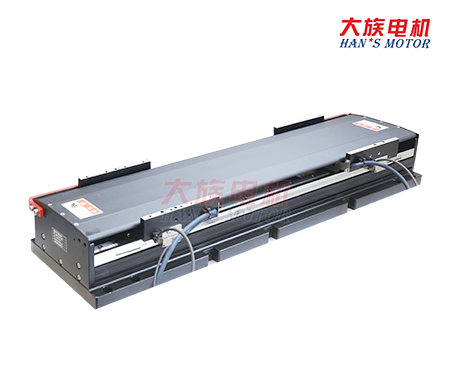

直線電機平臺LMH系列精密平臺LMH350系列
LMH 系列高精度平臺
基座為大理石材質，模塊化設計，剛性好，穩定性好；
采用我司自主研制的高端直線電機，位置采用光柵編碼器；
使用增量式光學尺反饋系統；
可以組裝成XY十字平臺；
重復精度可達±1um；（任意500mm行程內）
產品介紹
產品參數
其他產品
直線電機平臺選型：
LML350   -  □□□   -      □□□  -    □□□  -   A
                    電機型號：                     有效行程            反饋系統
                    見表格                        100-500mm        G05：光柵反饋，分辨率0.5μm
                    如：U53                                                    C10：光柵反饋，分辨率1μm

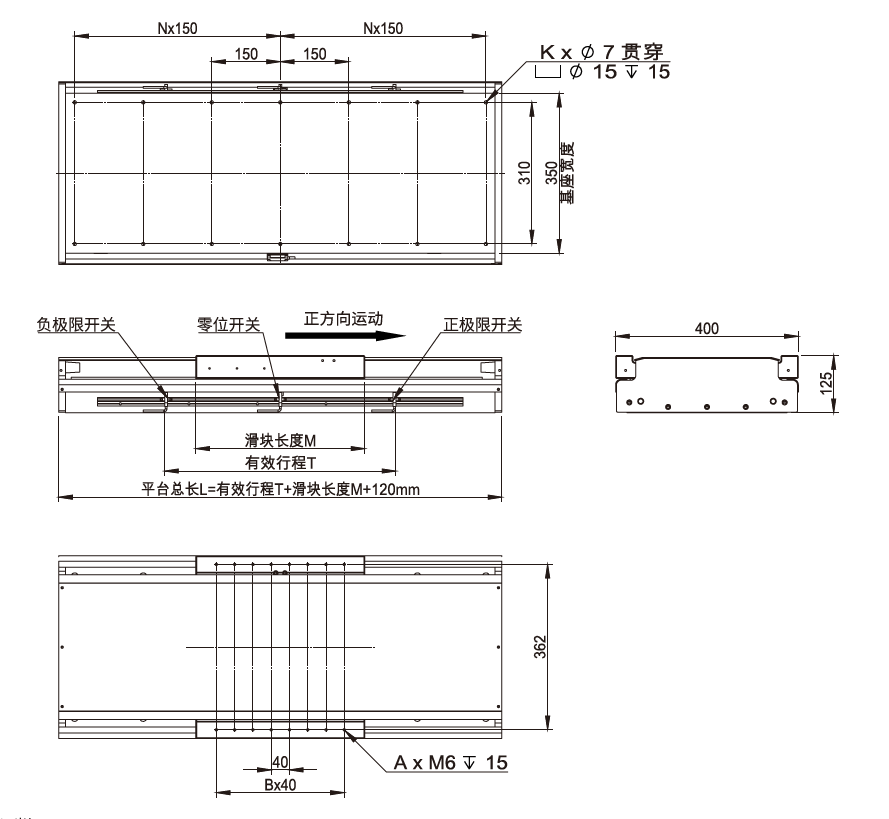

平臺外形及安裝尺寸
LMH 系列高精度平臺

基座為大理石材質，模塊化設計，剛性好，穩定性好；
采用我司自主研制的高端直線電機，位置采用光柵編碼器；
使用增量式光學尺反饋系統；
可以組裝成XY十字平臺；
重復精度可達±1um；（任意500mm行程內）

直線電機平臺LMH系列精密平臺LMH350系列
電機型號及參數
　　 無鐵芯電機
參數\電機型號 單位 U53 U54 U55 U56
連續推力（在溫度Tmax下） N 168 224 280 336
峰值推力 N 936 1248 1560 1872
電機常數 N//SqrtW 15 17.4 19.4 21.3
最大尺寸損耗功率 W 125 166.6 208.3 250
連續電流 Arms 2.3 2.3 2.3 2.3
峰值電流（持續時間1S） Arms 13 13 13 13
推力常數 (25℃，±5%） N/Arms 73 96 120 144
反電勢常數 (25℃，±5%） Vrms/rad/s 24.3 32 40 48
電阻(25℃，±5%）P-P Ω  11.25 15 18.75 22.5
電感(25℃，±20%）P-P mH  10.5 14.0 17.5 21
最高線圈允許溫度 ℃ 120 120 120 120
極距(N-N)  mm 60 60 60 60
電磁吸力 KN 0 0 0 0
初級重量 Kg 1 1.3 1.65 2

直線電機平臺選型
LMH350-U53-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500
K 6 6 6 10 10
N 1 1 1 2 2
平臺總長L (mm) 410 510 610 710 810
定位銷距離 D1 (mm) 35.9 42.3 48.7 55 61.4
平臺重量 (kg) 190
A 8
B  3
運動部分重量 (kg) 10.7

LMH350-U54-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500
K 6 6 10 10 10
N 1 1 2 2 2
平臺總長L (mm) 470 570 670 770 870
定位銷距離 D1 (mm) 40 46.3 52.7 59 65.4
平臺重量 (kg) 250
A 12
B  5
運動部分重量 (kg) 13.6

LMH350-U55-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500
K 6 6 10 10 10
N 1 1 2 2 2
平臺總長L (mm) 530 630 730 830 930
定位銷距離 D1 (mm) 44 50.4 56.8 63.1 69.5
平臺重量 (kg) 310
A 16
B  7
運動部分重量 (kg) 16.5

LMH350-U56-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500
K 6 10 10 10 14
N 1 2 2 2 3
平臺總長L (mm) 590 690 790 890 990
定位銷距離 D1 (mm) 48.1 54.5 60.8 67.2 73.6
平臺重量 (kg) 370
A 16
B  7
運動部分重量 (kg) 19.4
