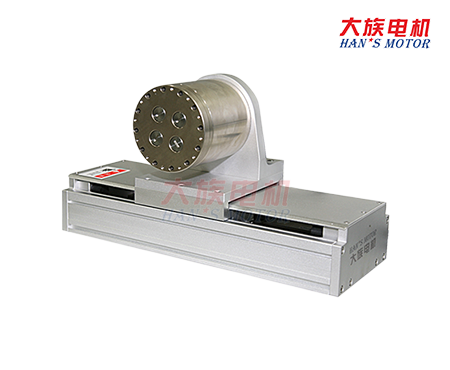

直線電機平臺LML系列高精度平臺LML250
LML 系列高精度平臺
標準鋁型材基座
使用增量式光學尺反饋系統
可以組裝成XY十字平臺
可用于高精度檢測、組裝設備
重復精度可達±1um
產品介紹
產品參數
其他產品
直線電機平臺選型：
LML250   -  □□□   -      □□□  -    □□□  -   A
                    電機型號：                     有效行程            反饋系統
                    見表格                        100-500mm        G05：光柵反饋，分辨率0.5μm
                    如：U44                                                    C10：光柵反饋，分辨率1μm

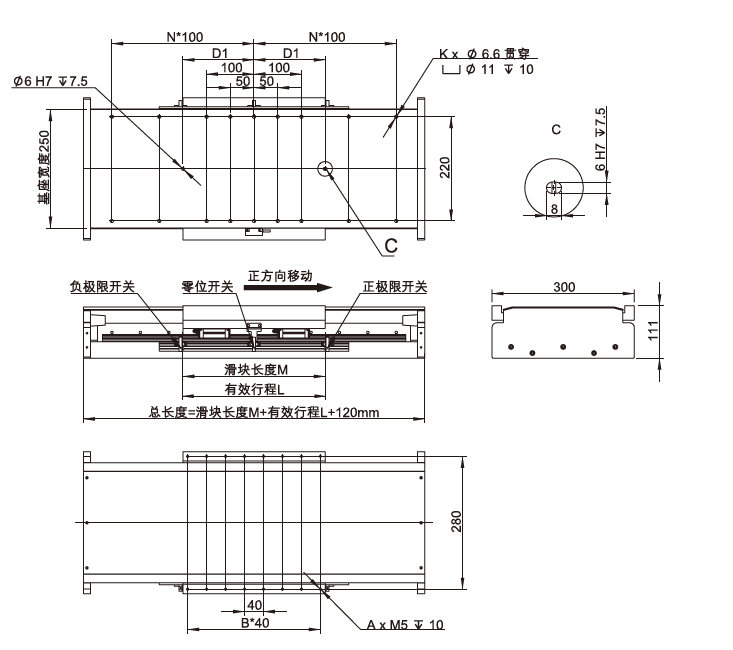

平臺外形及安裝尺寸
LML 系列高精度平臺

標準鋁型材基座
使用增量式光學尺反饋系統
可以組裝成XY十字平臺
可用于高精度檢測、組裝設備
重復精度可達±1um

電機型號及參數
參數/電機型號 單位 U55
連續推力（在溫度Tmax下） N 280
峰值推力 N 1560
電機常數 N//SqrtW 19.4
最大尺寸損耗功率 W 208.3
連續電流 Arms 2.3
峰值電流（持續時間1S） Arms 13
推力常數 (25℃，±5%） N/Arms 120
反電勢常數 (25℃，±5%） Vrms/rad/s 40
電阻(25℃，±5%）P-P Ω  18.75
電感(25℃，±20%）P-P mH  17.5
最高線圈允許溫度 ℃ 120
極距(N-N)  mm 60
電磁吸力 KN 0
初級重量 Kg 1.65

直線電機平臺選型
LML200-U44-□□□-□□□-A
參數\   (mm) 100 200 300 400 500
K 14 14 18 18 22
N 2 4 3 3 4
平臺總長L (mm) 520 620 720 820 920
定位銷距離 D1 (mm) 50 100 150 200 250
平臺重量 (kg) 34.6 47 39.4 41.8 44.2
滑塊長度M（mm） 250
A 16
B  7
運動部分重量 (kg) 8.6
注（1）：根據實際的負載質量，會存在達不到最高速度的情況，具體速度可與工程師溝通
