直線電機平臺LML系列高精度平臺LML200
直線電機平臺LML系列高精度平臺LML200
標準鋁型材基座
使用增量式光學尺反饋系統
可以組裝成XY十字平臺
可用于高精度檢測、組裝設備
重復精度可達±1um
???????
產品介紹
產品參數
其他產品
直線電機平臺選型：
LML200   -  □□□   -      □□□  -    □□□  -   A
                    電機型號：                     有效行程            反饋系統
                    見表格                        100-500mm        G05：光柵反饋，分辨率0.5μm
                    如：U44                                                    C10：光柵反饋，分辨率1μm

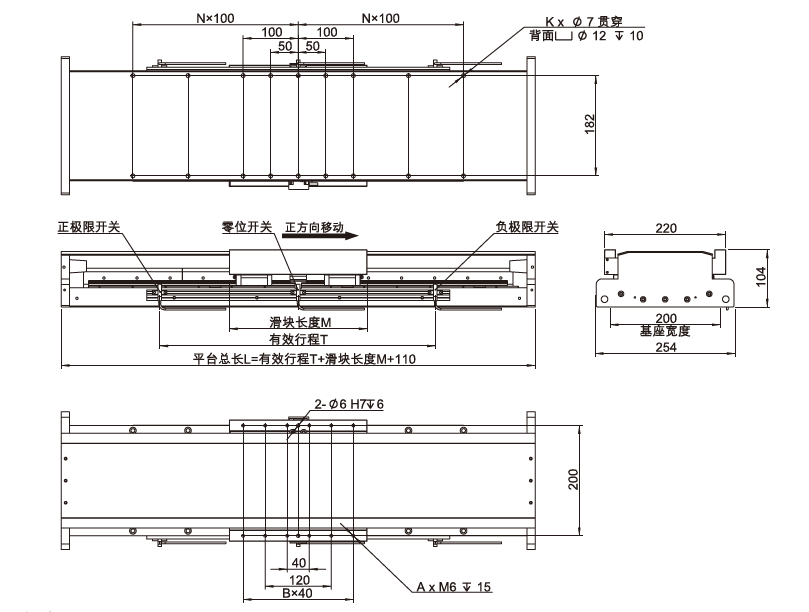

平臺外形及安裝尺寸
直線電機平臺LML系列高精度平臺LML200
標準鋁型材基座
使用增量式光學尺反饋系統
可以組裝成XY十字平臺
可用于高精度檢測、組裝設備
重復精度可達±1um
電機型號及參數
參數/電機型號 單位 U44
連續推力（在溫度Tmax下） N 144
峰值推力 N 576
電機常數 N//SqrtW 12.8
最大尺寸損耗功率 W 126.6
連續電流 Arms 2.3
峰值電流（持續時間1S） Arms 9.2
推力常數 (25℃，±5%） N/Arms 62.8
反電勢常數 (25℃，±5%） Vrms/rad/s 20.9
電阻(25℃，±5%）P-P Ω  10.6
電感(25℃，±20%）P-P mH  8.0
最高線圈允許溫度 ℃ 120
極距(N-N)  mm 60
電磁吸力 KN 0
初級重量 Kg 1.2

直線電機平臺選型
LML200-U44-□□□-□□□-A
參數\   (mm) 100 200 300 400 500
K 10 14 14 18 18
N 2 4 4 6 6
平臺總長L (mm) 460 560 660 760 860
定位銷距離 D1 (mm) 19.9 23.4 26.8 29.7 32.9
平臺重量 (kg) 250
A 12
B  5
運動部分重量 (kg) 5.6
注（1）：根據實際的負載質量，會存在達不到最高速度的情況，具體速度可與工程師溝通
