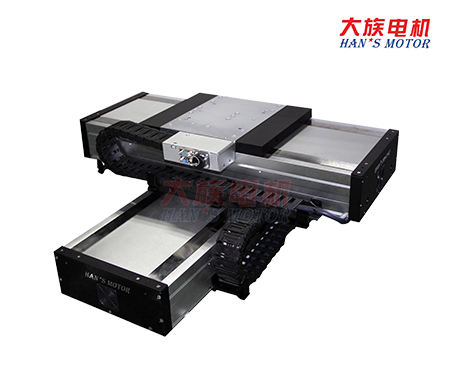

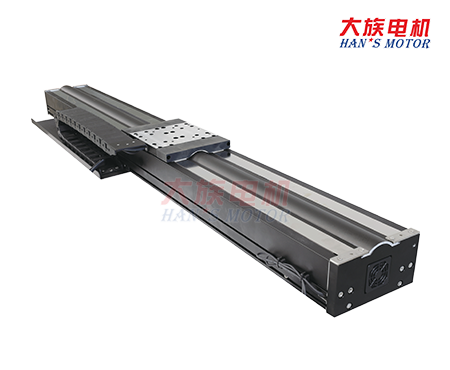

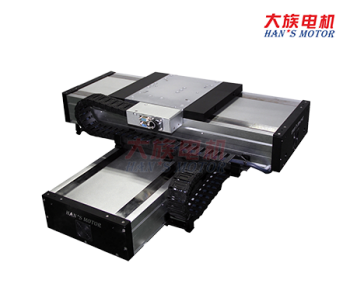

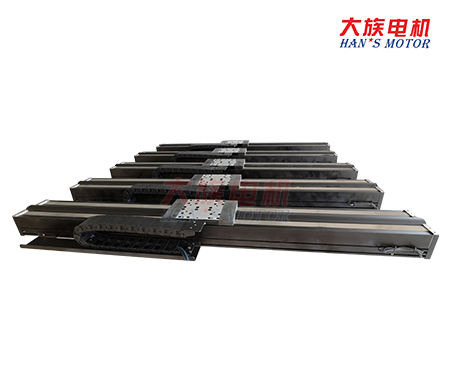

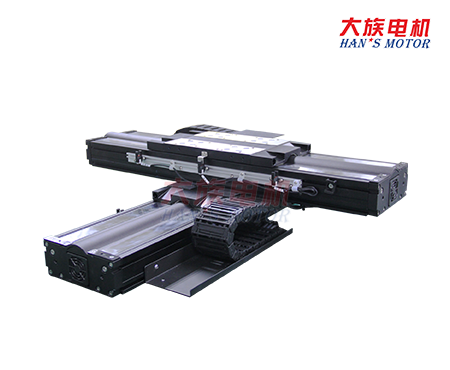

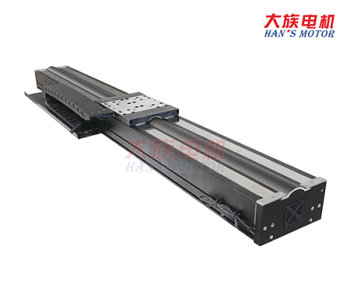

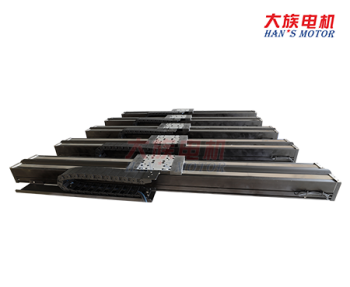

直線電機平臺LMP系列全防護平臺LMP150
大族電機直線電機平臺，LMP系列全防護平臺，標準鋁型材基座，直線電機驅動，動定子無接觸運行，高精度，高加速度，高移動速度，長行程，最大行程達到4米以上，允許同軸多個獨立動子，最高運動速度達5米以上，快速組成XY十字平臺和龍門平臺
產品介紹
產品參數
其他產品
直線電機平臺選型：
LMP150   -  □□□   -      □□□  -    □□□  -   A
                    電機型號：                     有效行程            反饋系統
                    見表格                        100-1200mm        G05：光柵反饋，分辨率0.5μm
                    如：L21                                                    C10：光柵反饋，分辨率1μm

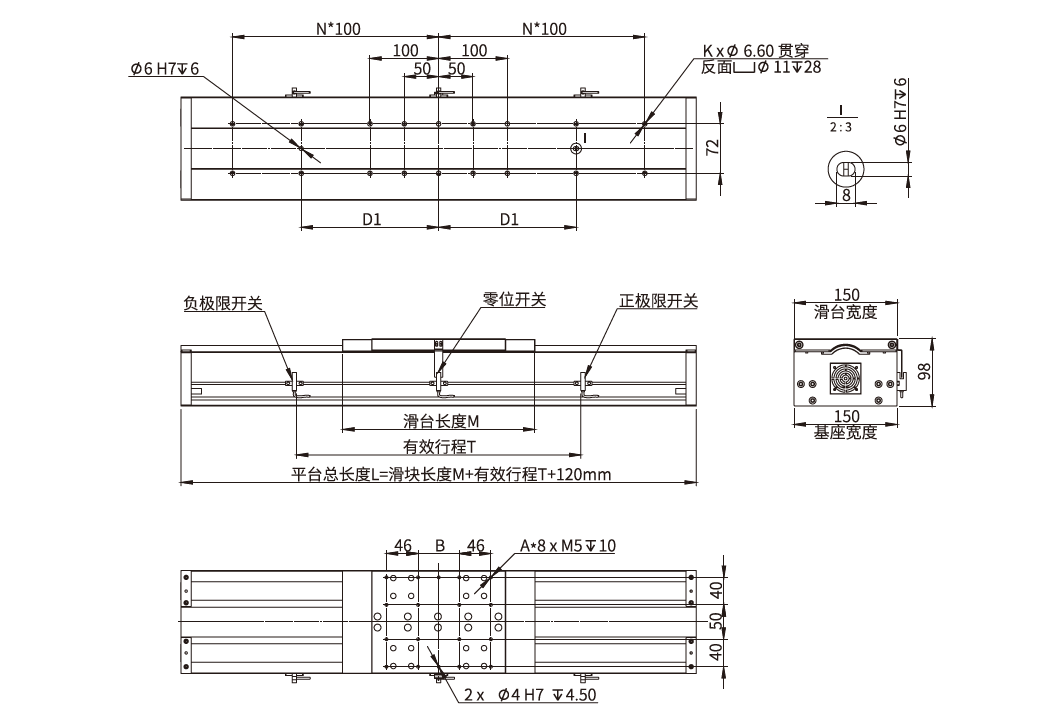

平臺外形及安裝尺寸
LMP系列全防護平臺
用于無塵室環境
標準鋁型材基座
直線電機驅動，動定子無接觸運行
光柵定位/磁柵定位
高精度，高加速度，高移動速度
無背隙誤差
重復精度最高可達±2μm(任意500mm行程內
長行程，最大行程達到4米以上
允許同軸多個獨立動子
最高運動速度達5米以上
快速組成XY十字平臺和龍門平臺
直線電機平臺選型LMP150系列
電機型號及參數
　 U型電機 平板電機
參數/電機型號 單位 U74 U78 FL21 FL31 FL41 FJ21
連續推力（在溫度Tmax下） N 28.8 57.5 118 176 236 125
峰值推力 N 144 288 314 466 628 498
電機常數 N//SqrtW 4.7 6.6 13.1 16.5 19.4 13.6
最大尺寸損耗功率 W 38.2 76.3 80.6 114.2 147.8 84.2
連續電流 Arms 1.15 1.15 4 4 4 2.2
峰值電流（持續時間1S） Arms 5.8 5.8 12 12 12 9
推力常數 (25℃，±5%） N/Arms 25 50 29.5 44 59 56.8
反電勢常數 (25℃，±5%） Vrms/rad/s 8.2 16.4 9.8 14.7 19.7 18.8
電阻(25℃，±5%）P-P Ω  12.8 25.6 2.4 3.4 4.4 8.2
電感(25℃，±20%）P-P mH  3.2 6.4 9.0 13.5 18 26
最高線圈允許溫度 ℃ 120 120 120 120 120 120
極距(N-N)  mm 30 30 20 20 20 20
電磁吸力 KN 0 0 0.68 0.98 1.3 0.75
初級重量 Kg 0.23 0.46 1.6 2.3 3.1 1
注（1）：根據實際的負載質量，會存在達不到最高速度的情況，具體速度可與工程師溝通

直線電機平臺選型
LMP150-U74-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500 600 700 800 900 1000 1100 1200
K 10 14 14 18 18 22 22 26 26 30 30 34
N 1 2 2 3 3 4 4 5 5 6 6 7
平臺總長L (mm) 360 460 560 660 760 860 960 1060 1160 1260 1360 1460
定位銷距離D1（mm） 50 100 150 200 250 300 350 400 450 500 550 600
平臺重量 (kg) 12.4 13.6 14.8 16 17.2 18.4 19.6 20.8 22 23.2 24.4 25.6
滑臺長度M（mm） 190
A 1
B 50
運動部分重量 (kg) 3.6

LMP150-U78-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500 600 700 800 900 1000 1100 1200
K 14 14 18 18 22 22 26 26 30 30 34 34
N 2 2 3 3 4 4 5 5 6 6 7 7
平臺總長L (mm) 470 570 670 770 870 970 1070 1170 1270 1370 1470 1570
定位銷距離D1（mm） 50 100 150 200 250 300 350 400 450 500 550 600
平臺重量 (kg) 12.6 13.8 15 16.2 17.4 18.6 19.8 21 22.2 23.4 24.6 25.8
滑臺長度M（mm） 300
A 12
B 70
運動部分重量 (kg) 5.2

LMP150-FL21-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500 600 700 800 900 1000 1100 1200
K 10 14 14 18 18 22 22 26 26 30 30 34
N 1 2 2 3 3 4 4 5 5 6 6 7
平臺總長L (mm) 390 490 590 690 790 890 990 1090 1190 1290 1390 1490
定位銷距離D1（mm） 50 100 150 200 250 300 350 400 450 500 550 600
平臺重量 (kg) 11.5 12.7 13.9 15.1 16.3 17.5 18.7 19.9 21.1 22.3 23.5 24.7
滑臺長度M（mm） 220
A 1
B 50
運動部分重量 (kg) 4

LMP150-FL31-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500 600 700 800 900 1000 1100 1200
K 14 14 18 18 22 22 26 26 30 30 34 34
N 2 2 3 3 4 4 5 5 6 6 7 7
平臺總長L (mm) 450 550 650 750 850 950 1050 1150 1250 1350 1450 1550
定位銷距離D1（mm） 50 100 150 200 250 300 350 400 450 500 550 600
平臺重量 (kg) 13.2 14.4 15.6 16.8 18 19.2 20.4 21.6 22.8 24 25.2 26.4
滑臺長度M（mm） 280
A 2
B 60
運動部分重量 (kg) 4.8

LMP150-FL41-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500 600 700 800 900 1000 1100 1200
K 14 14 18 18 22 22 26 26 30 30 34 34
N 2 2 3 3 4 4 5 5 6 6 7 7
平臺總長L (mm) 520 620 720 820 920 1020 1120 1220 1320 1420 1520 1620
定位銷距離D1（mm） 50 100 150 200 250 300 350 400 450 500 550 600
平臺重量 (kg) 14.7 15.9 17.1 18.3 19.5 20.7 21.9 23.1 24.3 25.5 26.7 27.9
滑臺長度M（mm） 350
A 2
B 90
運動部分重量 (kg) 6

LMP150-FJ21-□□□-□□□-A
參數\ 行程 (mm) 100 200 300 400 500 600 700 800 900 1000 1100 1200
K 10 14 14 18 18 22 22 26 26 30 30 34
N 1 2 2 3 3 4 4 5 5 6 6 7
平臺總長L (mm) 390 490 590 690 790 890 990 1090 1190 1290 1390 1490
定位銷距離D1（mm） 50 100 150 200 250 300 350 400 450 500 550 600
平臺重量 (kg) 11.5 12.7 13.9 15.1 16.3 17.5 18.7 19.9 21.1 22.3 23.5 24.7
滑臺長度M（mm） 220
A 1
B 50
運動部分重量 (kg) 4
