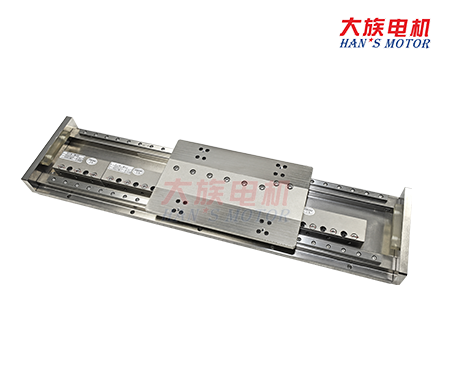

直線電機平臺LMB170扁平型平臺
平臺采用敞開式結構，方便拆裝維護；
內置光柵或磁柵反饋系統，分辨率可選0.1μm，0.5μm，1μm，5μm；
重復精度達到±1μm；
體積小，結構簡單，適應于輕負載，高精度的場合；
可任意架構成XY十字平臺
產品介紹
產品參數
其他產品
直線電機平臺選型：
LMB130-□□□-□□□-A
                      有效行程      反饋系統
                      200mm        G05：光柵反饋，分辨率0.1μm
                                          C10：光柵反饋，分辨率0.5μm

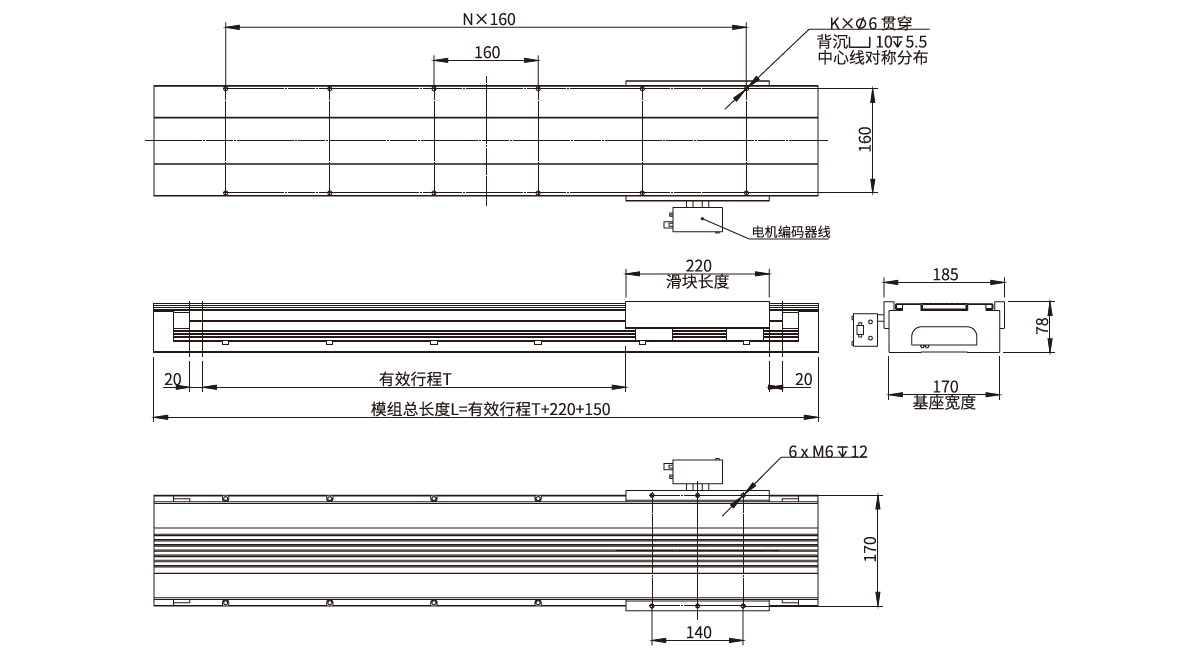

平臺外形及安裝尺寸
平臺采用敞開式結構，方便拆裝維護；
內置光柵或磁柵反饋系統，分辨率可選0.1μm，0.5μm，1μm，5μm；
重復精度達到±1μm；
體積小，結構簡單，適應于輕負載，高精度的場合；
可任意架構成XY十字平臺
電機型號及參數
性能參數         數值 單位 數值
連續推力（在溫度Tmax下） N 120
峰值推力 N 900
最大負載 kg 90
有效行程 mm 100-2500
分辨率 μm 0.5
最高速度（1） mm/s 2000
重復精度 μm ±1
平臺重量 kg 4.5
工作環境溫度、濕度 0-40℃、20-80%RH
注（1）：根據實際的負載質量，會存在達不到最高速度的情況，具體速度可與工程師溝通　　

平臺性能參數
行程mm      參數 100 200 300 400 500 600 700 800 900 1000 1100 1200
k 6 8 8 10 10 12 14 14 16 18 18 20
N 2 3 3 4 4 5 6 6 7 8 8 9
平臺總長L（mm） 470 570 670 770 870 970 1070 1170 1270 1370 1470 1570
