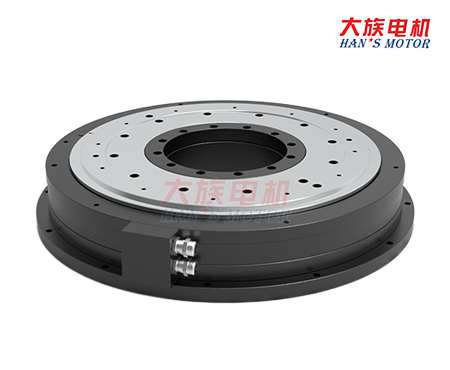

HANS-G 系列有框架內轉子力矩電機
直接驅動，高動態響應，高精度，集成BISS—C接口絕對值位置反饋
內轉子／外轉子結構，高速／低速繞組，標準化系列產品，可定制開發
產品介紹
產品參數
其他產品
HANS-G 系列有框架內轉子力矩電機
直接驅動，高動態響應，高精度，集成BISS—C接口絕對值位置反饋
內轉子／外轉子結構，高速／低速繞組，標準化系列產品，可定制開發
HANS-G 系列有框架內轉子力矩電機
電機型號：HANS-G-xxx-Dxxx-Hxxx-T43-1-A G-025 G-050 G-070
性能參數 符號 單位
出線方式 　 　 1 1 1
外徑 D1 mm 208 208 208
中空 D2 mm 43 43 43
安裝高度2* H mm 90 130 170
連續力矩（在溫度Tmax下） Tc Nm 25 50 74
峰值力矩 Tp Nm 75 150 222
Vdc=310V,Tc時最大轉速 Nmax,Tc Rpm 550 260 170
Vdc=310V,Tp時最大轉速 Nmax,Tp Rpm 460 190 110
Vdc=310V,空載時最大轉速 Nmax,0 Rpm 600 300 200
編碼器(BISS-C) 　 P/rev 23bits 23bits 23bits
定位精度 　 arc sec ±10/±5 ±10/±5 ±10/±5
重復精度 　 arc sec ±1.5 ±1.5 ±1.5
最大軸向載荷(推薦) Fa N 3000 3000 3000
最大扭矩載荷(推薦) T Nm 200 200 200
電機本體出線 　 M 0.2 0.2 0.2
電纜線彎曲半徑（拖鏈內） 　 mm 37.5 37.5 37.5
連續電流（在溫度Tmax下） Ic Arms 4.3 4.3 4.3
峰值電流（持續時間1s） Ip Arms 13 13 13
轉矩常數（在25℃±5%下） Tf Nm/Arms 5.75 11.50 17.20
電勢常數（在25℃±5%下） Te Vrms/rad/s 1.92 3.83 5.73
電阻(在25℃±5%下)    R ?(p-p) 2.5 4.5 5.7
電感(在25℃±20%下)   L mH(p-p) 7.4 12.2 16.0
極對數 p 　 16 16 16
最高線圈允許溫度 Tmax ℃ 120 120 120
電機重量 　 KG 17 27 32
動子重量 Mc KG 6.0 8.3 9.2
轉子慣量 Jm Kg*m2 0.015 0.027 0.031
軸向跳動 　 mm 0.05 0.05 0.05
徑向跳動 　 mm 0.05 0.05 0.05



                                                                                                              更多資料可下載選型手冊，下載鏈接：
                                                                                                              http://militarydollarsandsense.com/service/2/
