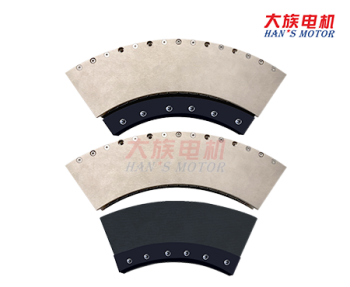

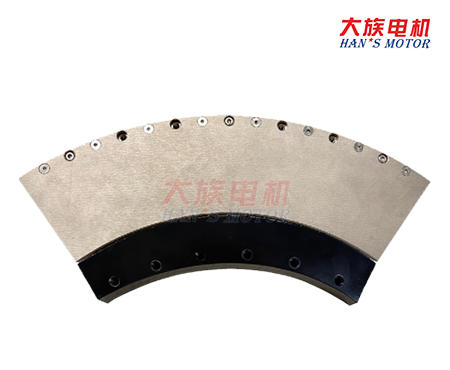

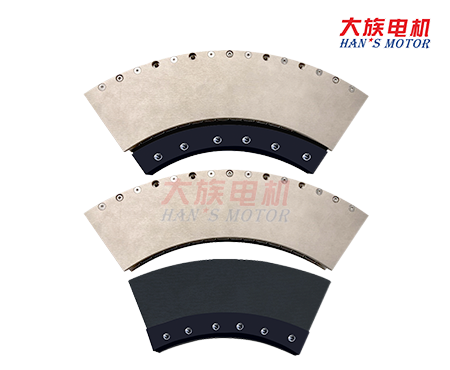

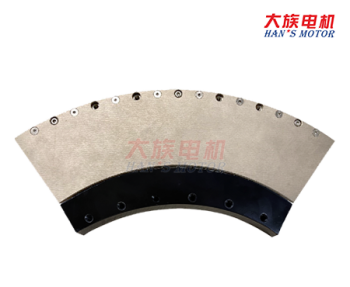

ASMU1系列無鐵芯圓弧形電機－自然冷卻型
無鐵芯線圈初級，推力平滑，無紋波力和電磁吸力，無齒槽力，模塊化設計，獨特的線圈繞線方式，提高電磁利用率
比同體積的U形電機推力大30%，性能穩定可靠，工藝成熟，交期快。

無鐵芯圓弧形電機ASMU1系列選型規則

命名舉例如下：

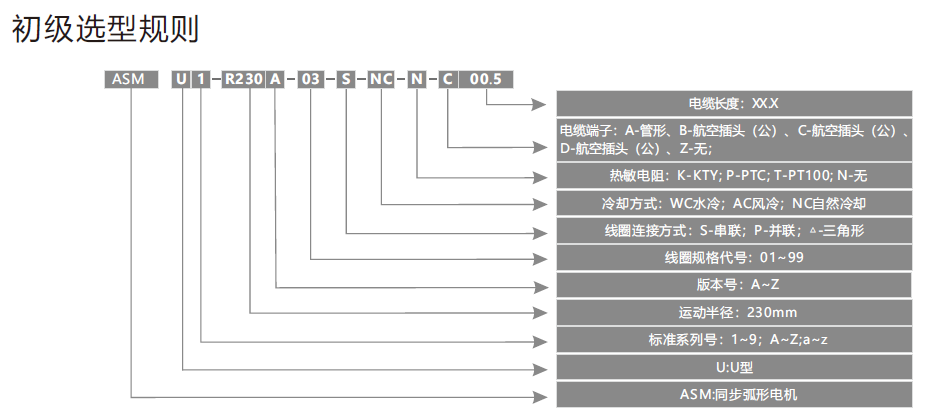

A S M U 1 - R 2 3 0 A - 0 3 - S - N C - N - C 0 0 . 5表示：同步弧形U型電機之第1個標準系列，運動半徑2 3 0 m m，A版自然冷卻，無熱敏電阻C類航空插頭線長0 . 5 m。
備注：1.可根據運行工況重新設計初級繞組，使電機和驅動器匹配，滿足高速大功率或低速小功率運行要求。


命名舉例如下：

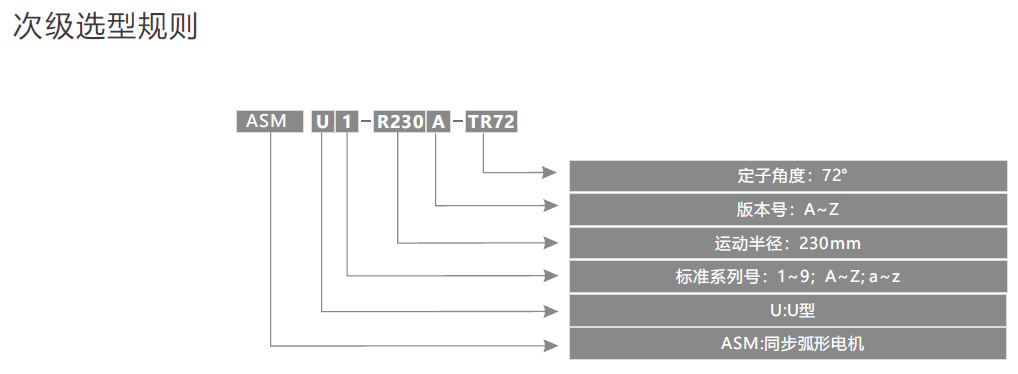

A S M U 1 - R 2 3 0 A - T R 7 2表示：同步弧形U型電機之第1個標準系列，運動半徑2 3 0 m m，A版本，定子角度72度。

ASMU1系列無鐵芯圓弧形電機－自然冷卻型

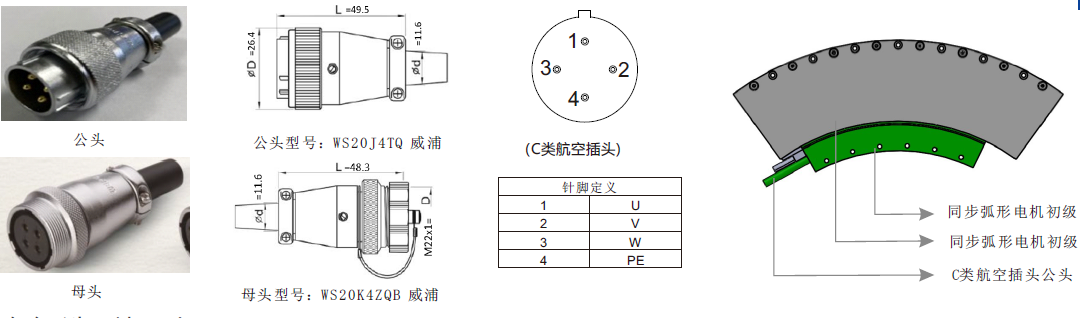

備注：l.標準電纜線長0.5米（配航空插頭），電機電纜線最大外徑d=7.5mm,拖鏈內最小彎曲半徑37.5mm, 若有特殊要求電纜線長及端子可根據客戶要求定制。

更多資料可下載選型手冊，下載鏈接：
http://militarydollarsandsense.com/service/2/


電機型號:ASMU1-R230B-xx-s	符號	單位	01	02	03	04
性能參數			串聯	串聯	并聯	并聯
連續轉矩(在溫度Tmax下)	Tc	Nm	8.7	17.3	26	34.7
峰值轉矩	Tp	Nm	34.8	69.2	104.0	138.8
連續電流	Ic	Arms	1.0	1.0	1.0	1.0
峰值電流（持續時間1s）	Ip	Arms	4.0	4.0	4.0	4.0
轉矩常數（25℃,±5%）	Kt	N/Arms	8.7	17.3	26.0	34.7
相反電勢常數（25℃,±5%）	Ke	Vrms/m/s	2.9	5.8	8.7	11.6
相反電勢常數（25℃,±5%）	Ke	Vrms/rpm	0.30	0.60	0.91	1.21
電阻(25℃,±5%)p-p	R	?	11.0	21.8	32.6	43.4
電感(25℃,±20%)p-p	L	mH	6	12	18	24
最高線圈允許溫度	Tmax	℃	120	120	120	120
極距(N-N)(360º電氣周期）	2τ	degree	9	9	9	9
電磁吸力	Fa	KN	0	0	0	0
初級質量	Mp	Kg	0.25	0.50	0.75	1.00
次級質量	Ms	Kg	3.8	3.8	3.8	4.6
初級轉動慣量	Jm	Kg*m2	0.013	0.025	0.037	0.049
次級轉動慣量	Jm	Kg*m2	0.220	0.220	0.220	0.220
初級規格			ASMU1-R230B-01-S-NC-N-C05.0	ASMU1-R230B-02-S-NC-N-C05.0	ASMU1-R230B-03-S-NC-N-C05.0	ASMU1-R230B-04-S-NC-N-C05.0
次級規格			ASMU1-R230A-TR72	ASMU1-R230A-TR72	ASMU1-R230A-TR72	ASMU1-R230A-TR72

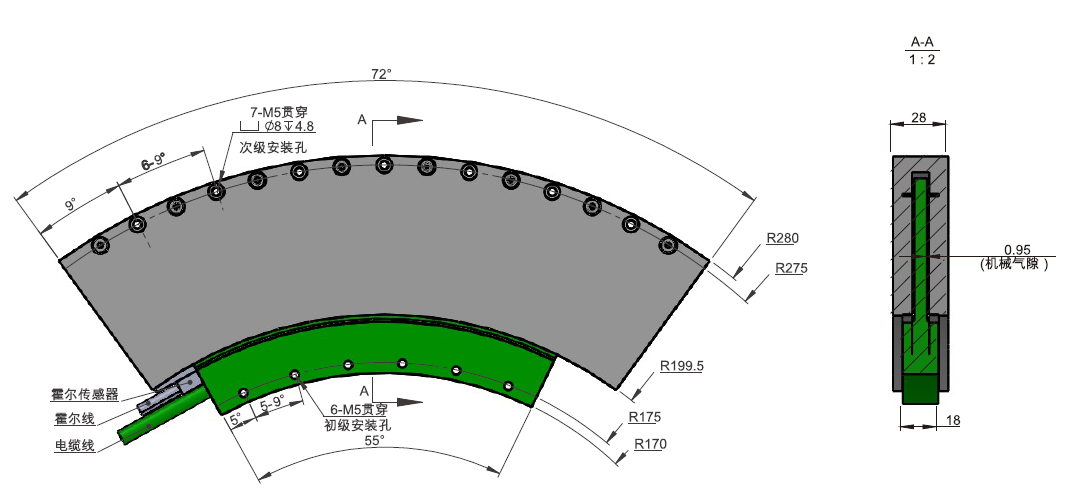

直線電機ASMU1系列尺寸圖：

初級尺寸
初級型號	角度	初級安裝孔A
ASMU1-R230B-01-S-NC-N-C00.5	19°	2
ASMU1-R230B-02-S-NC-N-C00.5	37°	4
ASMU1-R230B-03-S-NC-N-C00.5	55°	6
ASMU1-R230B-04-S-NC-N-C00.5	73°	8
備注：1.標準電纜線長0.5米，（配航空插頭），電機電纜線最大外徑d=7.5mm，拖鏈內最小彎曲半徑37.5mm，若有特殊要求電纜線及端子可根據客戶需求定制 2.可選配溫度傳感器和霍爾； 3.電機選型、動子轉接線、霍爾延長線見19 - 33頁
次級尺寸
初級型號	角度	初級安裝孔A
ASMU1-R230A-TR72	72°	7
