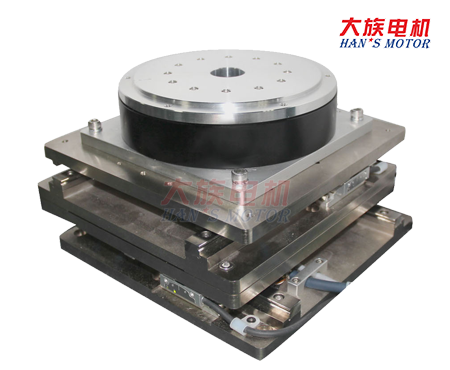

直線電機平臺 LMA200-20-20-T 微型平臺
平臺采用敞開式結構，方便拆裝維護
內置光柵或磁柵反饋系統，分辨率可選O.lμm, 0.5μm, lμm, 5μm 采用動磁式平板直線電機
重復精度達到土l μm
體積小，結構簡單，適應于輕負載高精度的場合
可任意架構成XY十字平臺
產品介紹
產品參數
其他產品
直線電機平臺選型：
LMA200-20-20-T-□□□-A
                                                反饋系統
                                                G01：光柵反饋，分辨率0.1μm
                                                G05：光柵反饋，分辨率0.5μm

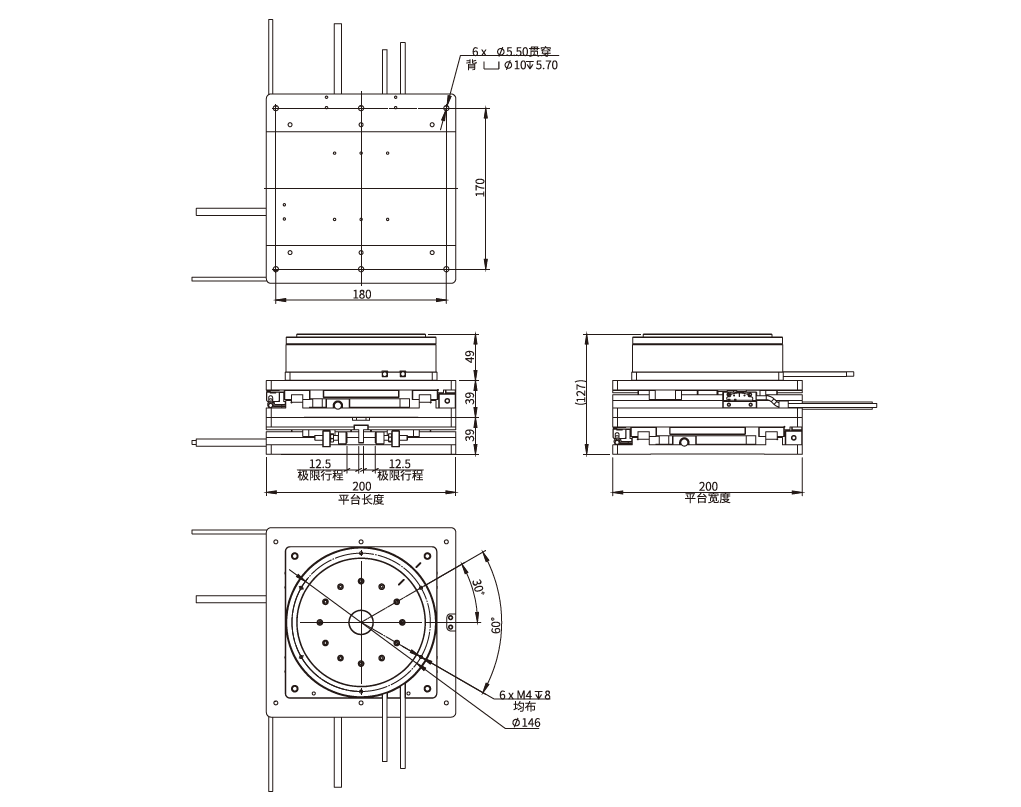

平臺外形及安裝尺寸
平臺采用敞開式結構，方便拆裝維護
內置光柵或磁柵反饋系統，分辨率可選O.lµm, 0.5µm, lµm, 5µm 采用動磁式平板直線電機
重復精度達到土l µm
體積小，結構簡單，適應于輕負載高精度的場合
可任意架構成XY十字平臺
電機型號及參數
性能                          數值 單位 數值
X軸（下軸參數）
連續推力（在溫度Tmax下） N 45
峰值推力 N 180
連續電流（在溫度Tmax下） Arms 2.1
峰值電流（持續時間1S） Arms 8.2
最大負載 kg 5
有效行程 mm 20
分辨率 μm 0.1
最高速度（1） mm/s 700
重復精度 μm ±0.5
Y軸（下軸參數）
連續推力（在溫度Tmax下） N 45
峰值推力 N 180
連續電流（在溫度Tmax下） Arms 2.1
峰值電流（持續時間1S） Arms 8.2
最大負載 kg 5
有效行程 mm 20
分辨率 μm 0.1
最高速度（1） mm/s 700
重復精度 μm ±0.5
T軸（下軸參數）
連續力矩（25℃  ±5%） N 1
峰值力矩 N 3
連續電流（在溫度Tmax下） Arms 2.5
峰值電流（持續時間1S） Arms 7.5
最大負載 kg 1
最大轉速 Rpm 250
重復精度 arc sec ±2
平臺重量 kg 9
工作環境溫度、濕度 0-40℃、20-80%RH
注（1）：根據實際的負載質量，會存在達不到最高速度的情況，具體速度可與工程師溝通　　
