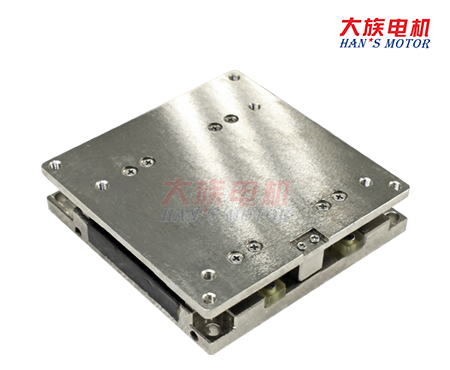

直線電機平臺 LMA120-25- 微型平臺
平臺采用敞開式結構，方便拆裝維護
內置光柵或磁柵反饋系統，分辨率可選O.lμm, 0.5μm, lμm, 5μm 采用動磁式平板直線電機
重復精度達到土l μm
體積小，結構簡單，適應于輕負載高精度的場合
可任意架構成XY十字平臺
產品介紹
產品參數
其他產品
直線電機平臺選型：
LMA120-25-□□□-A
                                 反饋系統
                                  G01：光柵反饋，分辨率0.1μm
                                  G05：光柵反饋，分辨率0.5μm

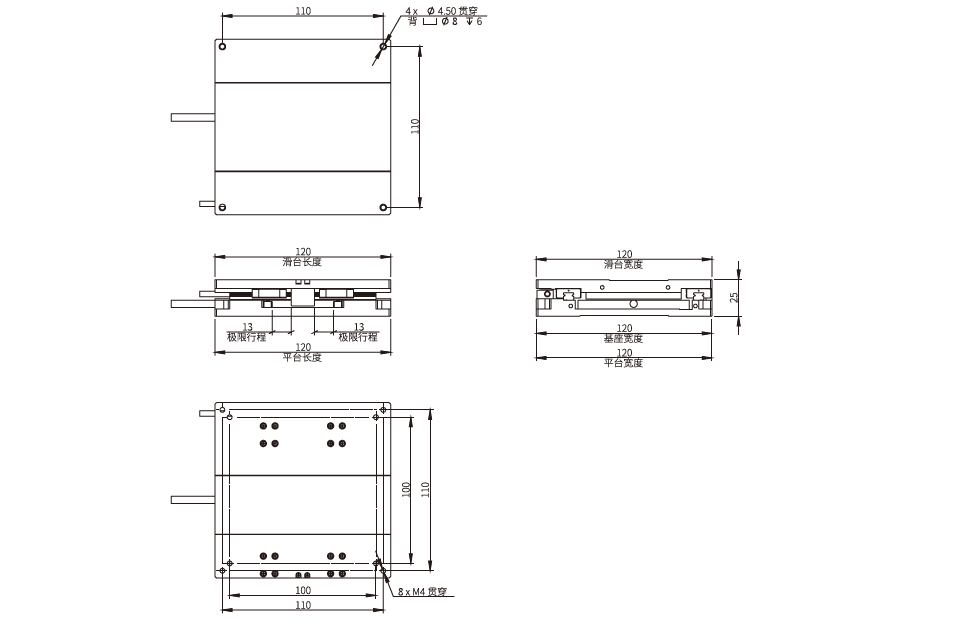

平臺外形及安裝尺寸
平臺采用敞開式結構，方便拆裝維護
內置光柵或磁柵反饋系統，分辨率可選O.lµm, 0.5µm, lµm, 5µm 采用動磁式平板直線電機
重復精度達到土l µm
體積小，結構簡單，適應于輕負載高精度的場合
可任意架構成XY十字平臺

電機型號及參數
電機參數
　 單位 數值
連續推力（在溫度Tmax下） N 17
峰值推力 N 85
電機常數 N√W 4.77
最大持續損耗功率 W 12.71
連續電流（在溫度Tmax下） Arms 0.5
峰值電流（持續時間1S） Arms 2.5
推力常數（25℃，±5%） N/Arms 34
反電勢常數（25℃，±5%） Vrms/m/s 11.3
電阻（25℃，±5%）p-p Ω 24.2
電感（25℃，±5%）p-p μm 0.72
最高線圈允許溫度 ℃ 20
極距（N-N）（360°電氣周期） mm 40
電磁吸力 N 300

平臺參數
　 單位 數值
最大負載 kg 4
有效行程 mm 25
分辨率 μm 0.1
最高速度（1） mm/s 700
重復精度 μm ±0.5
平臺重量 kg 1.7
工作環境溫度、濕度 0-40℃、20-80%RH
注（1）：根據實際的負載質量，會存在達不到最高速度的情況，具體速度可與工程師溝通　　
