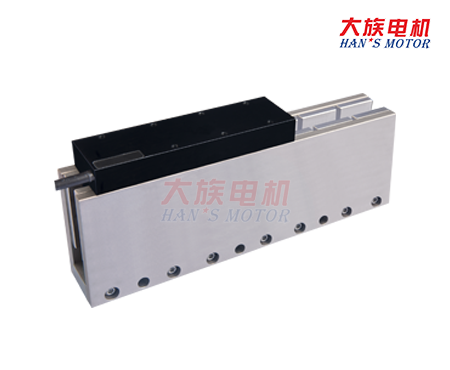

直線電機LSMUK系列T型無鐵芯電機-自然冷卻型
1、推力特性平滑；
2、小慣量大加速度；
3、過載能力強；
4、無齒槽力及電磁吸力；
5、模塊化設計。
產品介紹
產品參數
其他產品

直線電機LSMUK系列T型無鐵芯電機-自然冷卻型
無鐵芯技術丨無齒槽效應丨專利技術丨繞組緊湊型設計，高推力密度丨高連續推力與峰值推力丨可選霍爾傳感器


直線電機LSMUK選型規則

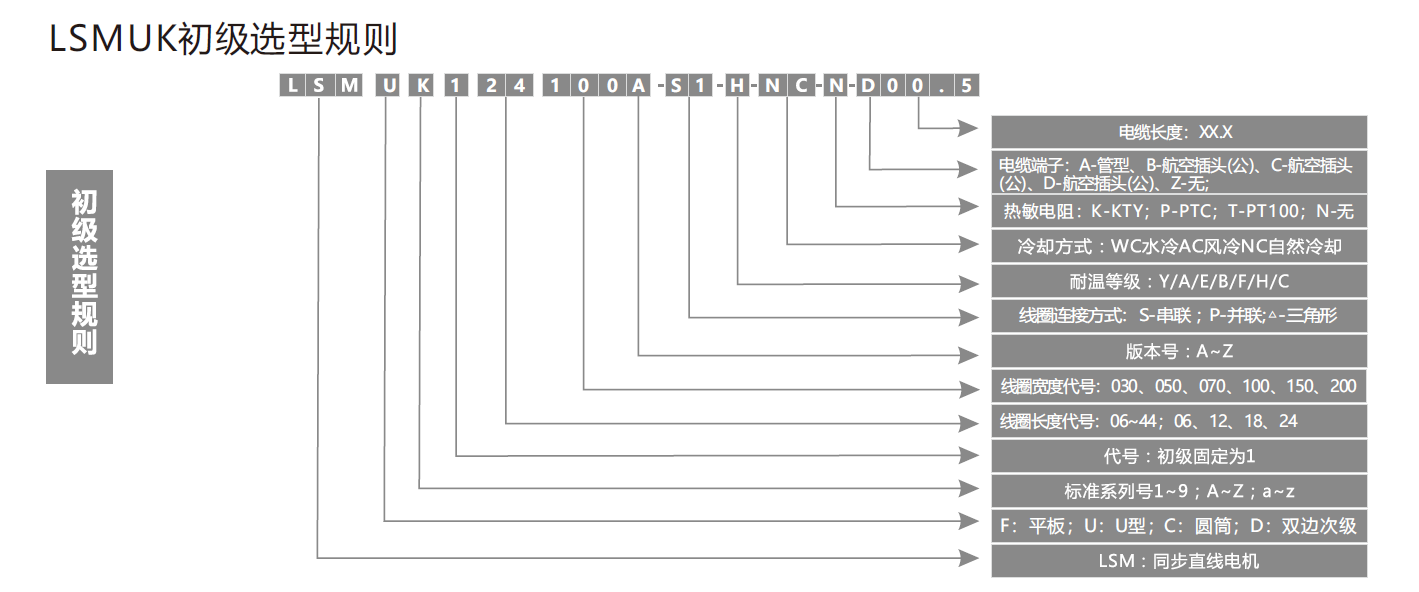

初級選型規則
命名舉例如下：
LSMUK124100A-S1-H-NC-N-D00.5表示：U型直線同步電機之第K個標準系列的線圈長度24線圈寬度100串聯式初級，且耐溫等級為H級，采用自然冷卻方式，無熱敏電阻，電纜線長0.5米，出線端為D類航空插頭。
備注：初級電機電纜線線長標配0 . 5 m（可按客戶需求定制），航空插頭標配D類公頭（可按客戶需求定制）

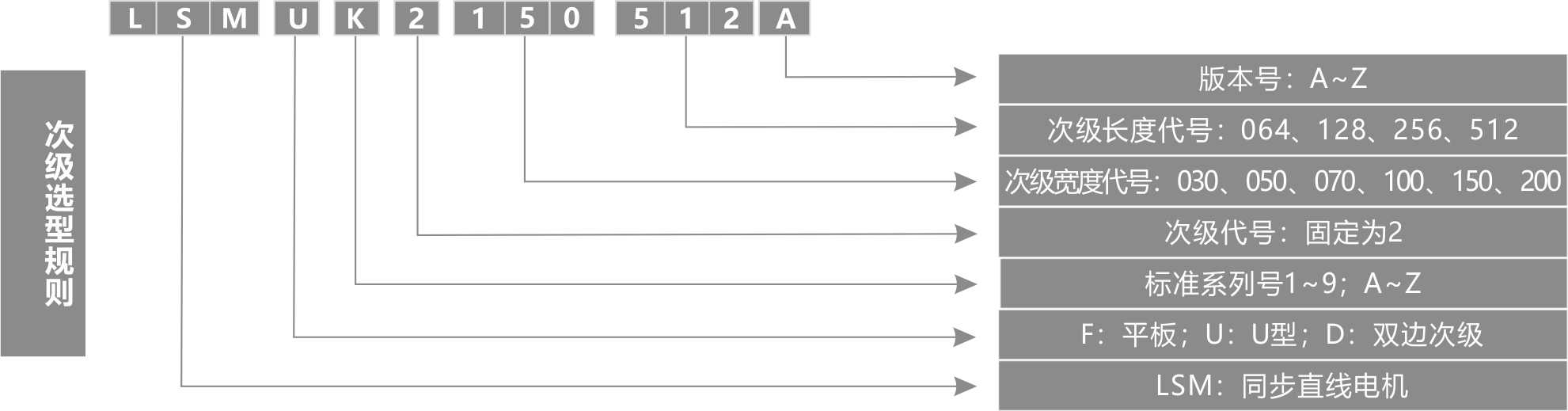

次級選型規則
命名舉例如下：
LSMUK2150512A表示：U型直線同步電機之第K個標準系列線圈寬度100次級長度512的A版本次級。

直線電機LSMUK系列
LSMUK系列T型無鐵芯電機-自然冷卻型


無鐵芯直線電機-LSMUK系列
初級規格: LSMUK1xxxxxx-xx-H-NC-N-C00.5 06100A-xx 12100A-xx 18100A-xx 24100A-xx
性能參數 符號 單位 S1 P2 S1 P2 P4 S1 P2 P3 P6 S1 P2 P4 P8
連續推力(在溫度Tmax下) Fc N 71 71 142 142 142 213 213 213 213 284 284 284 284
峰值推力（持續時間1s） Fp N 388 388 776 776 776 1164 1164 1164 1164 1552 1552 1552 1552
電機常數(在25℃下) Km25 N/Sqrt(W) 11.4 11.4 16.1 16.1 16.2 19.7 19.7 19.8 20.3 22.8 22.8 22.9 22.9
最大持續損耗功率 Pc W 53.4 52.8 106.9 106.9 105.7 160.3 159.7 159.4 151.3 213.8 213.8 211.4 211.4
連續電流(在溫度Tmax下) Ic Arms 1.2 2.4 1.2 2.4 4.8 1.2 2.4 3.6 7.2 1.2 2.4 4.8 9.7
峰值電流（持續時間1s） Ip Arms 7.0 14.0 7.0 14.0 28.1 7.0 14.0 21.0 42.1 7.0 14.0 21.0 56.1
推力常數（25℃,±5%） Kf N/A 58.8 29.4 117.6 58.8 29.4 176.4 88.2 58.8 29.4 235.2 117.6 58.8 29.4
反電勢常數（25℃,±5%） Ke V/m/s 19.6 9.8 39.2 19.6 9.8 58.8 29.4 19.6 9.8 78.4 39.2 19.6 9.8
電阻(25℃,±5%)p-p R ? 17.8 4.4 35.6 8.9 2.2 53.4 13.3 5.9 1.4 71.2 17.8 4.4 1.1
電感(25℃,±30%)p-p L mH 4.9 1.2 9.9 2.5 0.7 14.8 3.7 1.7 0.4 19.6 4.9 2.5 0.3
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120 120 120 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 32 32 32 32 32 32 32 32 32 32 32 32 32
電磁吸力 Fa kN 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
最高直流母線電壓 Ubus V 330 330 330 330 330 330 330 330 330 330 330 330 330
額定推力下最大速度Ubus=310V Vmax,Fc m/s 5.6 12.0 2.4 5.6 12.0 1.3 3.5 5.6 12.0 0.8 2.4 5.6 12.0
峰值推力下最大速度Ubus=310V Vmax,Fp m/s 1.9 8.3 0.0 1.9 8.2 0.0 0.0 1.9 8.5 0.0 0.0 3.0 8.3
理想空載下最大速度Ubus=310V Vmax,0 m/s 6.4 12.8 3.2 6.4 12.8 2.1 4.2 6.4 12.8 1.6 3.2 6.4 12.8
初級質量 Mp kg 0.4 0.4 0.7 0.7 0.7 1.0 1.0 1.0 1.0 1.3 1.3 1.3 1.3
單位長度次級質量 Ms Kg/M 27.0 27.0 27.0 27.0 27.0 27.0 27.0 27.0 27.0 27.0 27.0 27.0 27.0

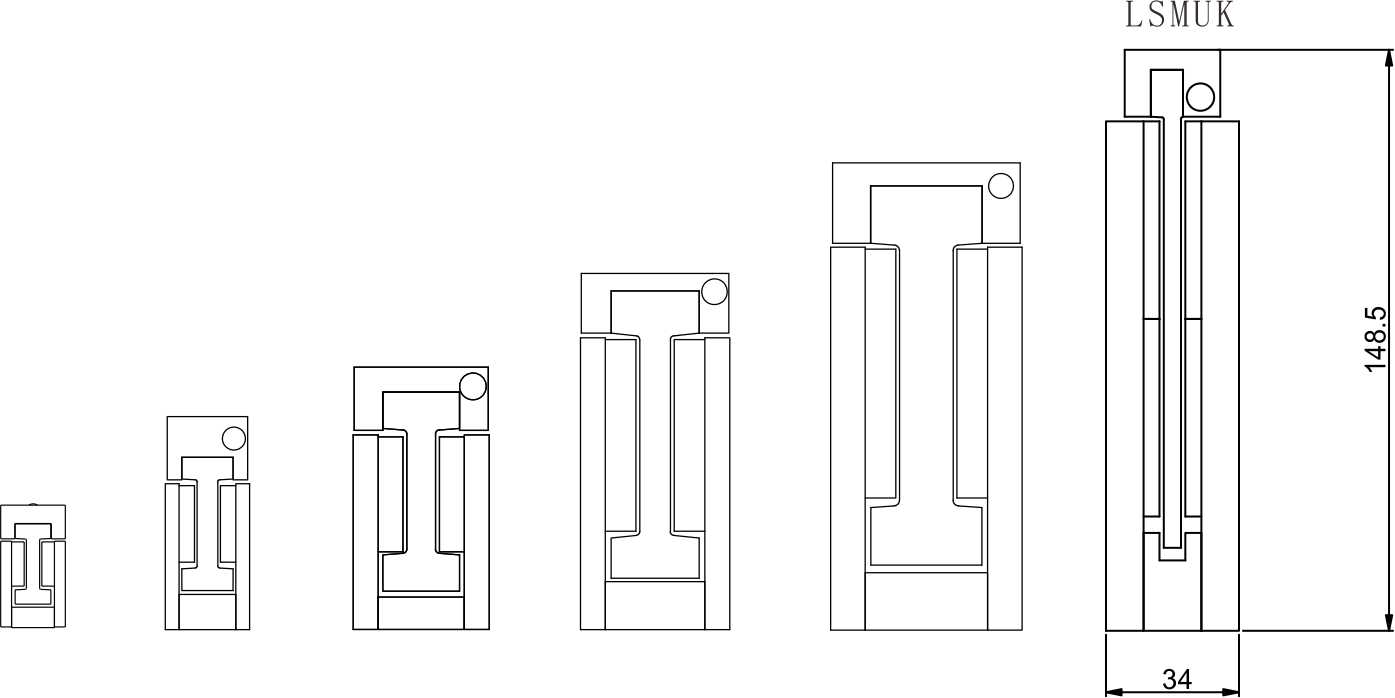

直線電機LSMUK系列尺寸圖

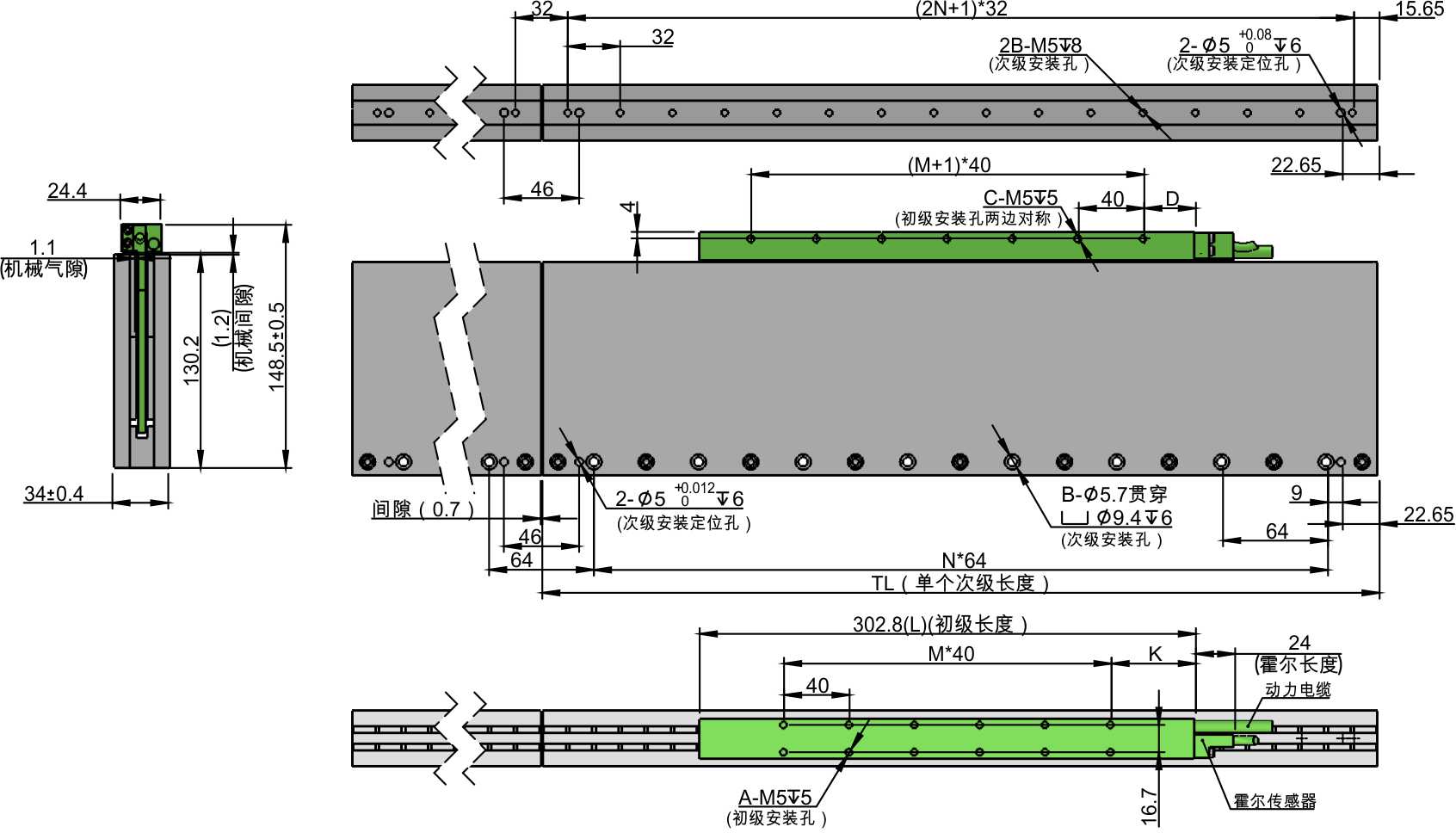

初級尺寸
初級型號 初級長度L 初級安裝孔A 初級安裝孔C K D M
LSMUK106100A-S1-H-NC-N-C00.5 110.8 4 6 35.4 15.4 1
LSMUK106100A-P2-H-NC-N-C00.5
LSMUK112100A-S1-H-NC-N-C00.5 206.8 8 10 43.4 23.4 3
LSMUK112100A-P2-H-NC-N-C00.5
LSMUK112100A-P4-H-NC-N-C00.5
LSMUK118100A-S1-H-NC-N-C00.5 302.8 12 14 51.4 31.4 5
LSMUK118100A-P2-H-NC-N-C00.5
LSMUK118100A-P3-H-NC-N-C00.5
LSMUK118100A-P6-H-NC-N-C00.5
LSMUK124100A-S1-H-NC-N-C00.5 398.8 20 18 19.4 39.4 9
LSMUK124100A-P2-H-NC-N-C00.5
LSMUK124100A-P4-H-NC-N-C00.5
LSMUK124100A-P8-H-NC-N-C00.5
             備注：1.標準線長0.5米帶D型航空插頭，電纜最大外徑d為7.0mm，固定鋪設最小彎曲半徑為3*d，拖鏈內移動最小彎曲半徑為5*d，電纜線長度及端子可定制；
                       2.可選配溫度傳感器；
                       3.電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMUK2100064A 63.3 0 2
LSMUK2100128A 127.3 1 4
LSMUK2100256A 255.3 3 8
LSMUK2100512A 511.3 7 16
            適用于本系列任意一款初級。


           更多資料可下載選型手冊，下載鏈接：
