有鐵芯LSMFK系列直線電機-水冷卻型-200
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
直線電機LSMFK（水冷卻型） 系列選型規則
有鐵芯技術丨低齒槽力丨有水冷/無水冷結構丨標準化，模塊化，高可靠性
丨多系列，最大規格峰值推力20000N丨可選霍爾傳感器丨可定制開發





直線電機選型規則
命名舉例如下：
LSMFK111150A-S1-H-WC-P-A06.5表示：平板型直線同步電機之第K個標準系列的線圈長度11線圈寬度150串聯式初級，且耐溫等級為H級，采用水冷冷卻方式，PTC熱敏電阻，電纜線長6.5米，出線端為管型端子。
                  備注：可根據運行工況重新設計初級繞組，使電機和驅動器匹配，滿足高速大功率或低速小功率運行要求。



命名舉例如下：
LSMFK2050128A表示：平板直線同步電機之第K個標準系列線圈寬度50次級長度128的A版本次級；



直線電機LSMFK系列-200
有鐵芯LSMFK系列直線電機-水冷卻型-200

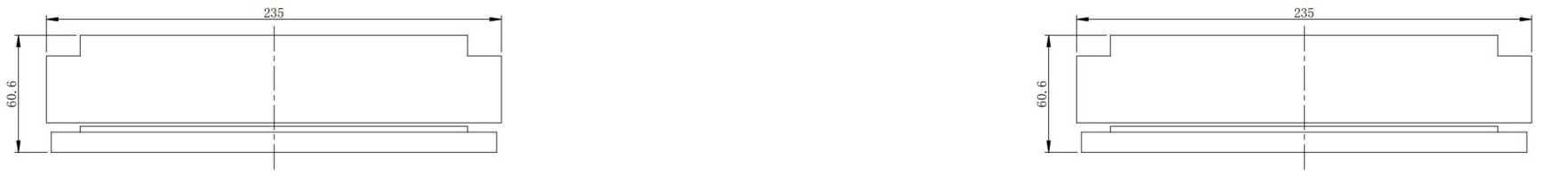

                                          單水路                                                                                                雙水路


有鐵芯直線電機-LSMFK系列-水冷卻型-200
初級規格：LSMFK1xxxxxxx-xx-WC-P-A06.5 11200A-S1 22200A-S1 22200A-P2 33200A-S1 33200A-P3 44200A-S1 44200A-P2 44200A-P4
性能參數 符號 單位
連續推力(在溫度Tmax下) Fc N 1956 4057 4057 5937 5937 7854 7854 7854
峰值推力 Fp N 2566 5483 5483 7831 7831 10430 10430 10430
電機常數(在25℃下) Km N/Sqrt(W) 63.6 89.7 87.0 111.2 106.1 128.6 126.4 125.5
最大持續損耗功率 Pc W 1298 2806 2987 3916 4301 5123 5301 5380
連續電流(在溫度Tmax下) Ic Arms 9.7 9.9 19.8 9.8 29.5 9.8 19.6 39.2
峰值電流（持續時間1s） Ip Arms 13.8 13.8 27.6 13.8 41.4 13.8 27.6 55.2
推力常數（25℃,±5%） Kf N/Arms 201.6 409.8 204.9 605.8 201.3 801.4 400.7 200.4
反電勢常數（25℃,±5%） Ke Vrms/m/s 67.2 136.6 68.3 201.9 67.1 267.1 133.6 66.8
電阻(25℃,±5%)p-p R ? 6.7 13.9 3.7 19.8 2.4 25.9 6.7 1.7
電感(25℃,±20%)p-p L mH 54.8 109.6 27.4 164.4 18.3 219.2 54.8 13.7
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120 120 120
動力電纜線最大外徑 　 mm 12.0 12.0 14.0 12.0 15.0 12.0 14.0 16.5
動力電纜拖鏈內最小彎曲半徑 　 mm 120.0 120.0 140.0 120.0 150.0 120.0 140.0 165.0
極距(N-N)(360º電氣周期） 2τ mm 32.0 32.0 32.0 32.0 32.0 32.0 32.0 32.0
電磁吸力 Fa kN 6.7 13.3 13.3 20.0 20.0 20.7 20.7 20.7
最高直流母線電壓 Ubus V 600 600 600 600 600 600 600 600
額定推力下最大速度Ubus=537V Vmax,Fc m/s 2.1 0.7 2.0 0.3 2.0 0.1 0.8 2.1
峰值推力下最大速度Ubus=537V Vmax,Fp m/s 1.6 0.5 1.6 0.1 1.6 0.0 0.5 1.6
理論空載下最大速度Ubus=537V Vmax,F=0 m/s 3.2 1.5 3.1 1.0 3.2 0.8 1.6 3.2
初級質量 Mp Kg 10.5 20.2 20.2 32.2 32.2 42.7 42.7 42.7
單位長度次級質量 Ms Kg/m 26.0 26.0 26.0 26.0 26.0 26.0 26.0 26.0

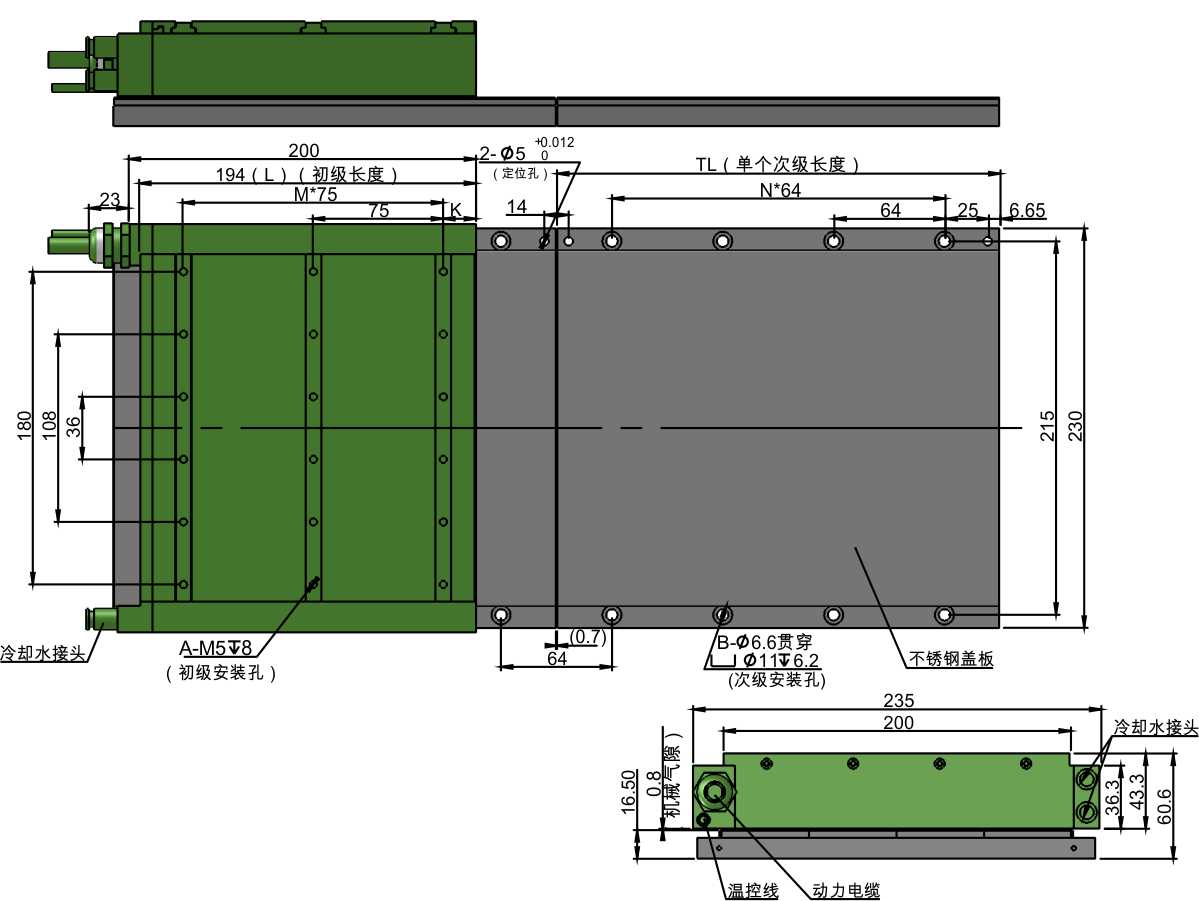

直線電機LSMFK-200尺寸圖（單水路）


直線電機LSMFK-200尺寸圖（雙水路）



初級尺寸
初級型號 初級長度L M 初級安裝孔A K 備注
LSMFK111200-WC 194 2 18 19 單水路
LSMFK122200-WC 370 4 30 32 單水路
LSMFK133200-WC 552 6 42 51 雙水路
LSMFK144200-WC 728 9 60 26.5 雙水路
                                          備注：1.標準電纜線長6.5米，長度可根據客戶要求定制；
                                                    2.可選配溫度傳感器；


次級尺寸
次級型號 次級長度TL N 孔數B
LSMFK2200064A 64 0 2
LSMFK2200128A 128 1 4
LSMFK2200256A 256 3 8
LSMFK2200512A 512 7 16
                                         適用于本系列任意一款初級。


                                        更多資料可下載選型手冊，下載鏈接：
