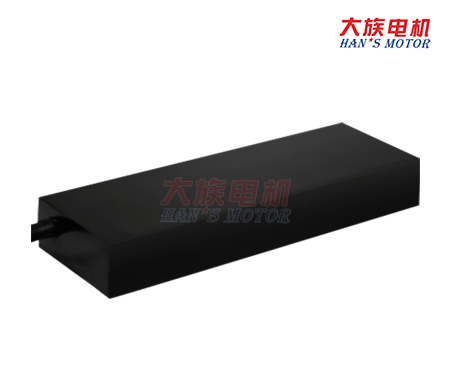

有鐵芯LSMFK系列直線電機-自然冷卻型-030
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
直線電機LSMFK 系列選型規則
有鐵芯技術丨低齒槽力丨有水冷/無水冷結構丨標準化，模塊化，高可靠性
丨多系列，最大規格峰值推力20000N丨可選霍爾傳感器丨可定制開發





直線電機選型規則
命名舉例如下：
LSMFK111150A-S1-H-NC-N-C00.5表示：平板型直線同步電機之第K個標準系列的線圈長度11線圈寬度150串聯式初級，且耐溫等級為H級，采用自然冷卻方式，無熱敏電阻，電纜線長0.5米，出線端為C類航空插頭。
                  備注：可根據運行工況重新設計初級繞組，使電機和驅動器匹配，滿足高速大功率或低速小功率運行要求。




命名舉例如下：
LSMFK2050128A表示：平板直線同步電機之第K個標準系列線圈寬度50次級長度128的A版本次級；



直線電機LSMFK系列-030
有鐵芯LSMFK系列直線電機-自然冷卻型-030



LSMFK-030


有鐵芯直線電機-LSMFK系列-自然冷卻型-030
初級規格：LSMFK1xxxxxx-xx-H-NC-N-C00.5 11030A-S1 22030A-S1 22030A-P2 33030A-S1 33030A-P3 44030A-S1 44030A-P2 44030A-P4
性能參數 符號 單位
連續推力(在溫度Tmax下) Fc N 151 290 290 453 453 605 605 605
峰值推力（持續時間1s） Fp N 372 720 720 1080 1080 1488 1488 1488
電機常數(在25℃下) Km N/Sqrt(W) 21.3 29.6 30.0 38.1 34.8 45.4 54.8 40.4
最大持續損耗功率 Pc W 69 132 129 194 233 244 167 308
連續電流(在溫度Tmax下) Ic Arms 4.0 3.9 7.9 4.0 11.9 3.9 7.9 15.8
峰值電流（持續時間1s） Ip Arms 11.3 11.0 22.0 11.1 33.1 11.1 22.1 44.1
推力常數（25℃,±5%） Kf N/A 37.8 74.4 36.7 113.3 38.1 155.1 76.6 38.3
反電勢常數（25℃,±5%） Ke V/m/s 12.6 24.8 12.2 37.8 12.7 51.7 25.5 12.8
電阻(25℃,±5%)p-p R ? 2.1 4.2 1.0 5.9 0.8 7.8 1.3 0.6
電感(25℃,±20%)p-p L mH 12.6 25.2 6.2 37.9 4.2 50.4 12.6 3.2
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120 120 120
動力電纜線最大外徑 　 mm 7.5 7.5 7.5 7.5 8.0 7.5 7.5 11.0
動力電纜拖鏈內最小彎曲半徑 　 mm 37.5 37.5 37.5 37.5 40.0 37.5 37.5 55.0
極距(N-N)(360º電氣周期） 2τ mm 32.0 32.0 32.0 32.0 32.0 32.0 32.0 32.0
電磁吸力 Fa kN 1.1 2.1 2.1 3.2 3.2 4.2 4.2 4.2
最高直流母線電壓 Ubus V 600 600 600 600 600 600 600 600
額定推力下最大速度Ubus=310V 　 m/s 8.8 4.3 9.1 2.7 8.7 1.9 4.3 8.7
峰值推力下最大速度Ubus=310V 　 m/s 6.0 2.7 6.3 1.6 6.0 1.0 2.9 5.9
理論空載下最大速度Ubus=310V 　 m/s 9.9 5.0 10.2 3.3 9.8 2.4 4.9 9.8
額定推力下最大速度Ubus=537V 　 m/s 15.7 7.8 16.2 4.9 15.5 3.5 7.7 15.4
峰值推力下最大速度Ubus=537V 　 m/s 10.9 5.3 11.4 3.3 11.0 2.2 5.4 10.8
理論空載下最大速度Ubus=537V 　 m/s 17.3 8.8 17.8 5.7 17.1 4.2 8.5 17.0
初級重量 Mp kg 1.9 3.5 3.5 5.2 5.2 6.9 6.9 6.9
單位長度次級重量 Ms Kg/M 4.0 4.0 4.0 4.0 4.0 4.0 4.0 4.0

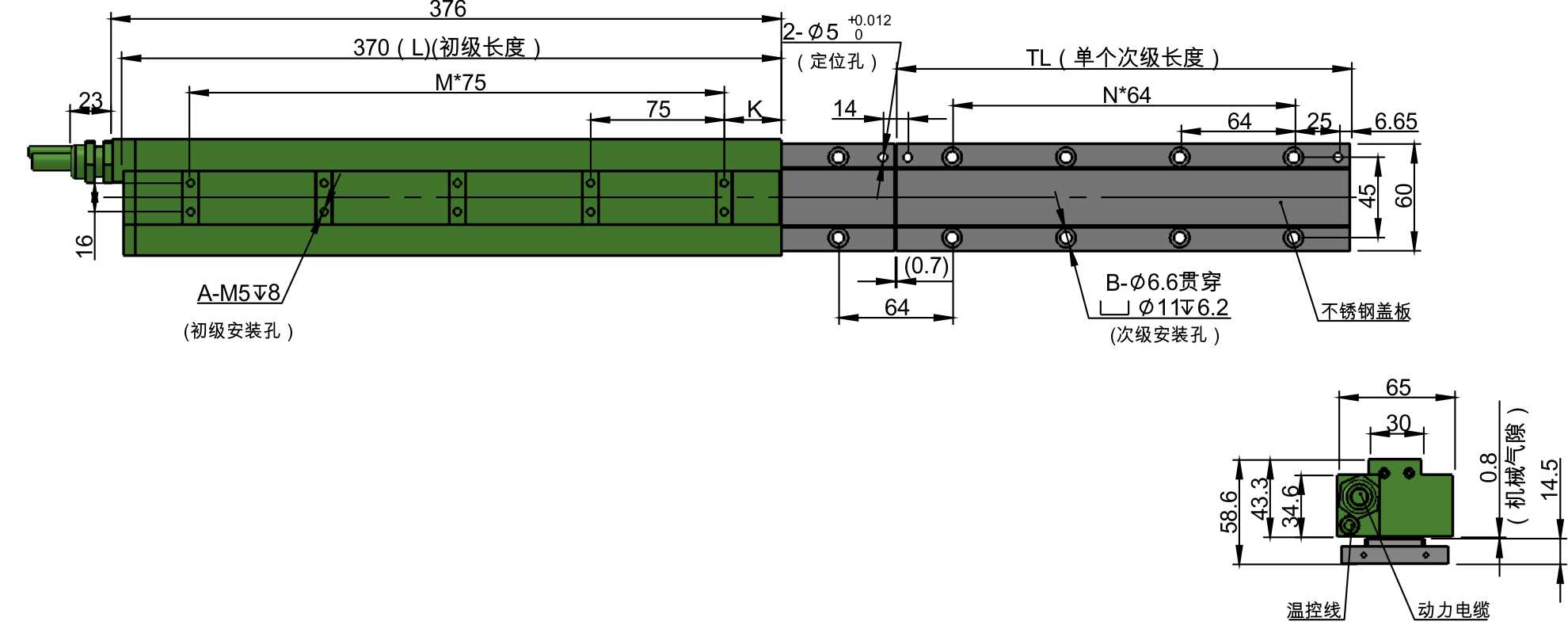

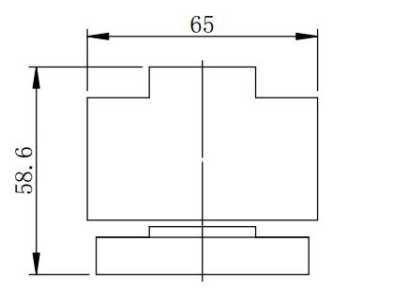

直線電機LSMFK-030系列尺寸圖





初級尺寸
初級型號 初級長度L M 初級安裝孔A K
LSMFK111030A-S1-H-NC-N-C00.5 194 2 6 19
LSMFK122030A-S1-H-NC-N-C00.5 370 4 10 32
LSMFK122030A-P2-H-NC-N-C00.5
LSMFK133030A-S1-H-NC-N-C00.5 546 6 14 45
LSMFK133030A-P3-H-NC-N-C00.5
LSMFK144030A-S1-H-NC-N-C00.5 722 9 20 20.5
LSMFK144030A-P2-H-NC-N-C00.5
LSMFK144030A-P4-H-NC-N-C00.5
                                         備注:1 .標準線長0.5米帶C型航空插頭，持續電流Ic≤10A/10＜Ic≤12A/12＜Ic≤16A所用電纜最大外徑d分別為7.5mm/8.0mm/9.0mm，固定鋪設
                                   最小彎曲半徑為3*d，拖鏈內移動最小彎曲半徑為5*d，電纜線長度及端子可定制；
                                                2 .可選配溫控，溫控線最大外徑5mm，最小彎曲半徑50mm；
                                                3 .電機選型、動子轉接線、霍爾延長線見19-33頁。
次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMFK2030064A 64 0 2
LSMFK2030128A 128 1 4
LSMFK2030256A 256 3 8
LSMFK2030512A 512 7 16
                                        適用于本系列任意一款初級。


                                     更多資料可下載選型手冊，下載鏈接：
                                      http://militarydollarsandsense.com/service/2/
