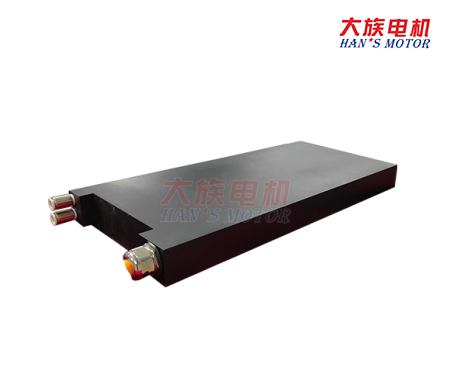

有鐵芯LSMFH系列直線電機-水冷卻型-160
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMFH系列
有鐵芯LSMFH系列直線電機-水冷卻型-160

LSMFH-160

有鐵芯直線電機-LSMFH系列-水冷卻型-160
初級規格：LSMFH10301A-P-H-WC　
性能參數 符號 單位 　
連續推力(在溫度Tmax下) Fc N 3092
峰值推力 Fp N 6970
電機常數(在25℃下) Km N/Sqrt(W) 74.9
最大持續損耗功率 Pc W 2341
連續電流(在溫度Tmax下) Ic Arms 19.8
峰值電流（持續時間1s） Ip Arms 56.0
推力常數（25℃,±5%） Kf N/Arms 156.2
反電勢常數（25℃,±5%） Ke Vrms/m/s 52.0
電阻(25℃,±5%)p-p R ? 2.9
電感(25℃,±20%)p-p L mH 16.0
最高線圈允許溫度 Tmax ℃ 120
極距(N-N)(360º電氣周期） 2τ mm 32.0
需求冷水最小流量 Wmin L/min 6.5
進出水溫差 △T ℃ 7.0
壓力降（初級回路串聯） △P Bar 3.0
電磁吸力 Fa kN 12.0
最高直流母線電壓 Ubus V 600
額定推力下最大速度Ubus=537V 　 m/s 3.0
峰值推力下最大速度Ubus=537V 　 m/s 1.3
理論空載下最大速度Ubus=537V 　 m/s 4.1
額定推力下最大速度Ubus=350V 　 m/s 1.7
峰值推力下最大速度Ubus=350V 　 m/s 0.4
理論空載下最大速度Ubus=350V 　 m/s 2.7
初級質量 Mp Kg 22.0
單位長度次級質量 Ms Kg/m 12.0

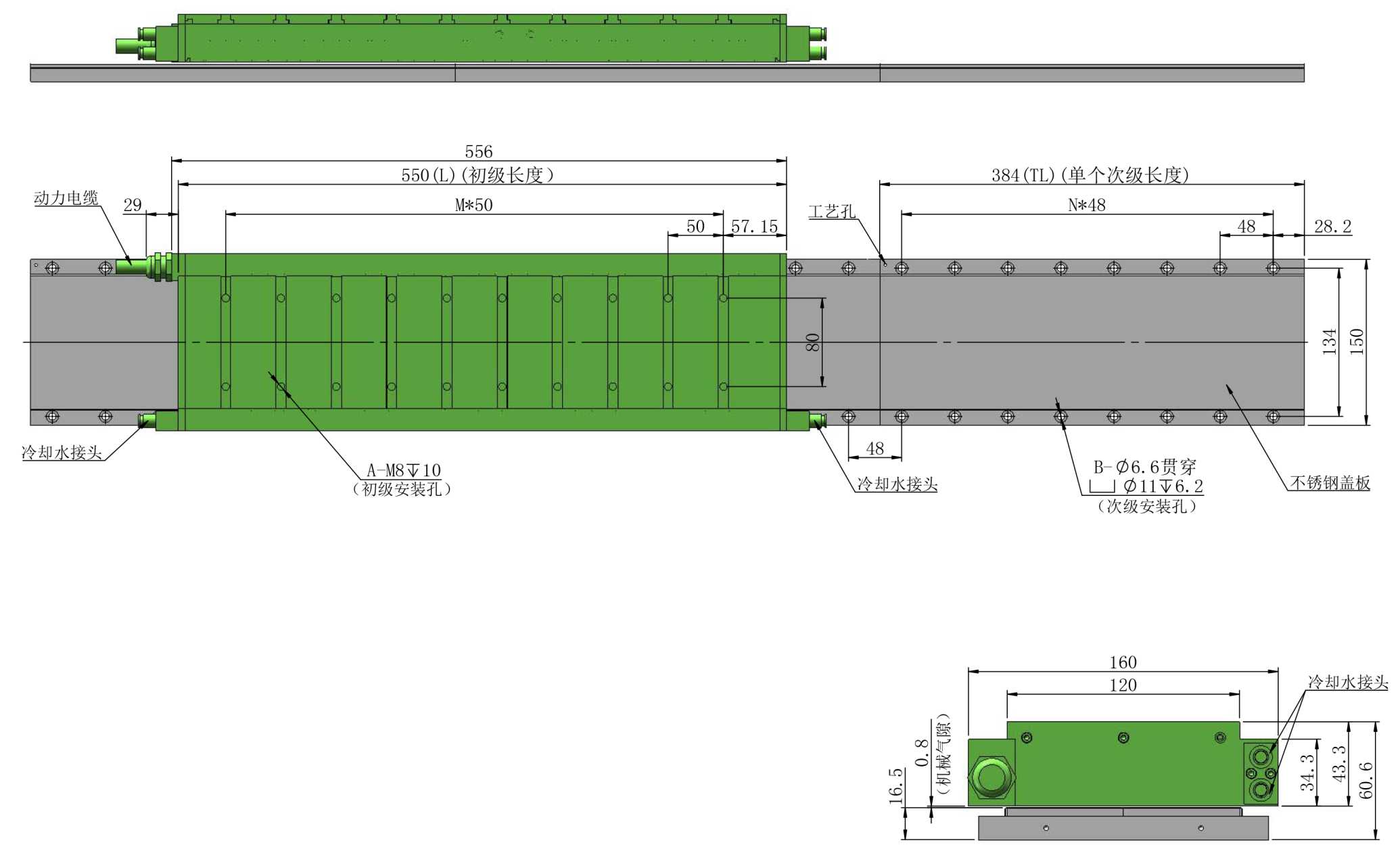

LSMFH系列鐵芯電機-水冷卻型-160尺寸圖





初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMFH10301A-P-H-WC 550 9 20
                                       備注：1.標準電纜線長7米，電機電纜線的最大外徑d=14mm，拖鏈內最小彎曲半徑140mm；長度可根據客戶要求定制。
                                                 2.可選配溫度傳感器；
                                                     3 .電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMFH206A 144 2 6
LSMFH207A 384 7 16
                                           LSMFH206A每軸只能配一個


                                        更多資料可下載選型手冊，下載鏈接：
                                           http://militarydollarsandsense.com/service/2/
