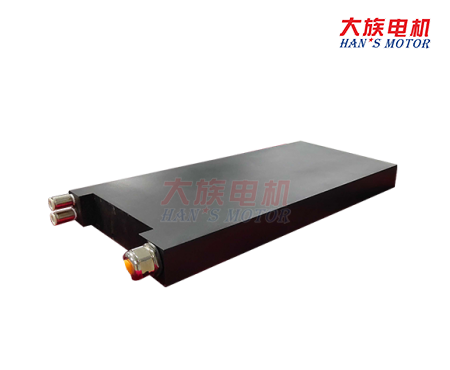

有鐵芯LSMFH系列直線電機-水冷卻型-185
1、推力大;
2、加速性能優異;
3、采用齒槽力抑制技術;
4、高效液體冷卻,內置過熱保護;
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大;
2、加速性能優異;
3、采用齒槽力抑制技術;
4、高效液體冷卻,內置過熱保護;
5、模塊化設計。
直線電機LSMFH系列
有鐵芯LSMFH系列直線電機-水冷卻型-185


LSMFH-185

有鐵芯直線電機-LSMFH系列-水冷卻型-185
初級規格:LSMFH10201A-P-H-WC
性能參數 符號 單位
連續推力(在溫度Tmax下) Fc N 3000
峰值推力 Fp N 4000
電機常數(在25℃下) Km N/Sqrt(W) 74.3
最大持續損耗功率 Pc W 2238
連續電流(在溫度Tmax下) Ic Arms 19.7
峰值電流(持續時間1s) Ip Arms 27.6
推力常數(25℃,±5%) Kf N/Arms 157.0
反電勢常數(25℃,±5%) Ke Vrms/m/s 52.3
電阻(25℃,±5%)p-p R ? 2.8
電感(25℃,±20%)p-p L mH 21.0
最高線圈允許溫度 Tmax 120
極距(N-N)(360º電氣周期) mm 32.0
需求冷水最小流量 Wmin L/min 6.5
進出水溫差 △T 7.0
壓力降(初級回路串聯) △P Bar 3.0
電磁吸力 Fa kN 12.0
最高直流母線電壓 Ubus V 600
額定推力下最大速度Ubus=537V   m/s 2.8
峰值推力下最大速度Ubus=537V   m/s 2.3
理論空載下最大速度Ubus=537V   m/s 4.1
額定推力下最大速度Ubus=350V   m/s 1.6
峰值推力下最大速度Ubus=350V   m/s 1.2
理論空載下最大速度Ubus=350V   m/s 2.7
初級質量 Mp Kg 18.0
單位長度次級質量 Ms Kg/m 15.0






LSMFH系列鐵芯電機-水冷卻型-185尺寸圖

初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMFH10201A-P-H-WC 372 4 25
                                      備注:1.標準電纜線長7米,電機電纜線的最大外徑14mm,拖鏈內最小彎曲半徑140mm;長度可根據客戶要求定制。
                                                2.可選配溫度傳感器;

                                                    3.電機選型、動子轉接線、霍爾延長線見19-33頁。


次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMFH203A 64 0 2
LSMFH204A 256 3 8
LSMFH205A 512 7 16
                                        適用于本系列任意一款初級。


                                          更多資料可下載選型手冊,下載鏈接:
                                           http://militarydollarsandsense.com/service/2/
