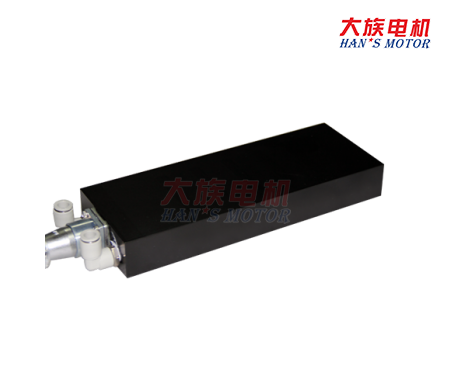

有鐵芯LSMFC系列直線電機-水冷卻型
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMFC
有鐵芯LSMFC系列直線電機-水冷卻型


LSMFC

有鐵芯直線電機-LSMFC系列-水冷卻型
初級規格：LSMF110205C
性能參數 符號       單位             　
連續推力(在溫度Tmax下) Fc N 340
峰值推力 Fp N 680
電機常數(在25℃下) Km N/Sqrt(W) 30.6
最大持續損耗功率 Pc W 170
連續電流(在溫度Tmax下) Ic Arms 5.0
峰值電流（持續時間1s） Ip Arms 10.0
推力常數（25℃,±5%） Kf N/Arms 68.0
反電勢常數（25℃,±5%） Ke Vrms/m/s 22.0
電阻(25℃,±5%)p-p R ? 3.3
電感(25℃,±20%)p-p L mH 15.0
最高線圈允許溫度 Tmax ℃ 120
極距(N-N)(360º電氣周期） 2τ mm 48.0
需求冷水最小流量 Wmin L/min 3.0
進出水溫差 △T ℃ 7.0
壓力降（初級回路串聯） △P Bar 3.0
電磁吸力 Fa kN 2.2
最高直流母線電壓 Ubus V 600
額定推力下最大速度Ubus=537V 　 m/s 8.9
峰值推力下最大速度Ubus=537V 　 m/s 7.9
理論空載下最大速度Ubus=537V 　 m/s 9.6
額定推力下最大速度Ubus=350V 　 m/s 5.6
峰值推力下最大速度Ubus=350V 　 m/s 4.8
理論空載下最大速度Ubus=350V 　 m/s 6.2
初級質量 Mp Kg 2.8
單位長度次級質量 Ms Kg/m 5.6

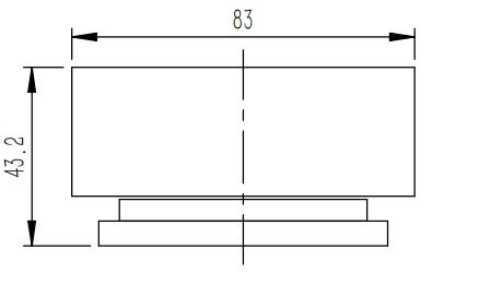

LSMFC系列鐵芯電機-水冷卻型尺寸圖
初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMF110205C 224 2 6
                                     備注：1.標準電纜線長0.6米，電纜線最大外徑d=11.5mm，拖鏈內最小彎曲半徑86.3mm，長度可根據客戶要求定制。
                                               2.可選配溫度傳感器；
                                                 3.電機選型、動子轉接線、霍爾延長線見19-33頁


次級尺寸
次級型號 次級長度L N 次級安裝孔B
LSMF1218A 268 7 16


                                        更多資料可下載選型手冊，下載鏈接：
