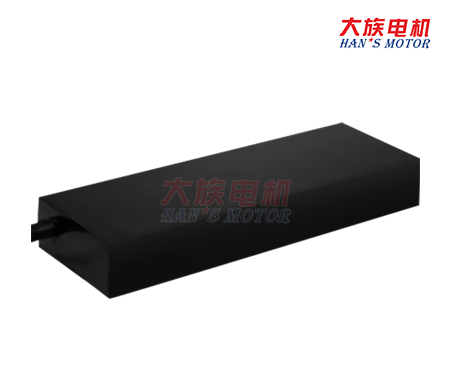

有鐵芯LSMF6系列直線電機-自然冷卻型-96
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMF6
有鐵芯LSMF6系列直線電機-自然冷卻型-96


LSMF6-96

有鐵芯直線電機-LSMF6系列-自然冷卻型-96
初級規格：LSMF610xxxx-x-H-NC-N-C00.5 301A-S 302A-S 302A-P 303A-P 303B-P 303C-P 304A-P 304B-P
性能參數 符號 單位 串聯 串聯 并聯 并聯 并聯 并聯 并聯 并聯
連續推力(在溫度Tmax下) Fc N 293 606 606 1250 1097 1097 972 960
峰值推力 Fp N 694 1426 1426 2930 2524 2523 2236 2209
電機常數(在25℃下) Km25 N/Sqrt(W) 31.5 46.8 46.1 69.4 69.4 66.9 60.4 60.2
最大持續損耗功率 Pc W 119 230 237 445 343 369 356 349
連續電流(在溫度Tmax下) Ic Arms 6.0 6.0 12.0 12.0 8.0 16.0 8.0 11.0
峰值電流（持續時間1s） Ip Arms 18.0 18.0 36.0 36.0 24.0 48.0 24.0 33.0
推力常數（25℃,±5%） Kf N/Arms 48.8 101.0 50.5 104.2 137.2 68.6 121.5 87.3
反電勢常數（25℃,±5%） Ke Vrms/m/s 16.3 33.7 16.8 34.7 45.7 22.9 40.5 29.1
電阻(25℃,±5%)p-p R ? 1.6 3.1 0.8 1.5 2.6 0.7 2.7 1.4
電感(25℃,±20%)p-p L mH 25.0 50.0 12.5 25.0 43.4 13.5 48.6 25.1
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 42 42 42 42 42 42 42 42
電磁吸力 Fa kN 1.3 2.7 2.7 5.3 5.3 5.3 3.9 3.9
最高直流母線電壓 Ubus V 600 600 600 600 600 600 600 600
額定推力下最大速度Ubus=310V 　 m/s 6.0 2.8 5.9 2.7 2.1 4.2 2.2 3.2
峰值推力下最大速度Ubus=310V 　 m/s 3.0 1.3 3.0 1.3 1.0 2.1 1.0 1.5
理論空載下最大速度Ubus=310V 　 m/s 7.7 3.7 7.4 3.6 2.7 5.4 3.1 4.3
額定推力下最大速度Ubus=537V 　 m/s 10.7 5.1 10.5 5.0 3.9 7.5 4.1 5.8
峰值推力下最大速度Ubus=537V 　 m/s 5.5 2.6 5.5 2.6 2.1 3.8 2.0 2.9
理論空載下最大速度Ubus=537V 　 m/s 13.4 6.4 12.9 6.2 4.7 9.5 5.3 7.4
初級質量 Mp Kg 2.9 5.7 5.7 10.6 10.6 10.6 8.3 8.3
單位長度次級質量 Ms Kg/m 6.8 6.8 6.8 6.8 6.8 6.8 6.8 6.8

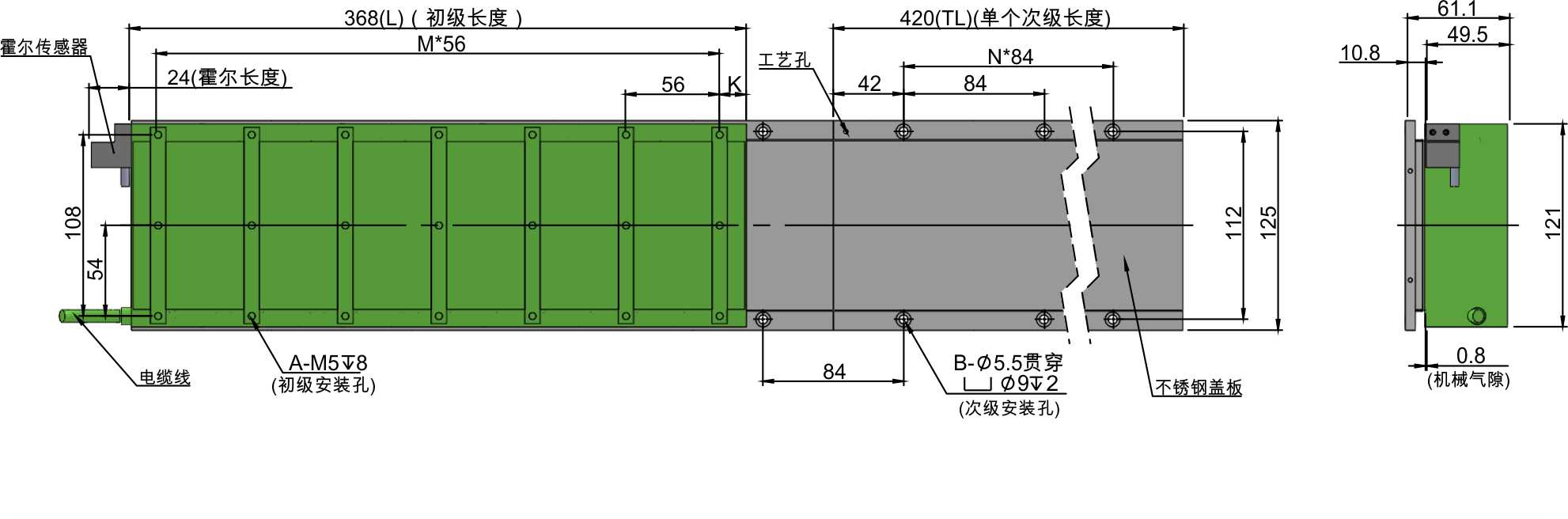

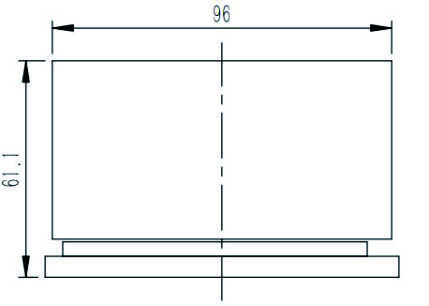

直線電機LSMF6-96系列尺寸圖



初級尺寸
初級型號 初級長度L M 初級安裝孔A K
LSMF610301A-S-H-NC-N-C00.5 101 1 6 22.5
LSMF610302A-S-H-NC-N-C00.5 200 3 12 16
LSMF610302A-P-H-NC-N-C00.5 200 3 12 16
LSMF610303A-P-H-NC-N-C00.5 200 6 21 16
LSMF610303B-P-H-NC-N-C00.5 368 6 21 16
LSMF610303C-P-H-NC-N-C00.5 368 6 21 16
LSMF610304A-P-H-NC-N-C00.5 278 4 15 27
LSMF610304B-P-H-NC-N-C00.5 278 4 15 27
                                     備注:1 .標準線長0.5米帶C型航空插頭，持續電流Ic≤10A/10＜Ic≤12A/12＜Ic≤16A所用電纜最大外徑d分別為7.5mm/8.0mm/9.0mm，固定
                             鋪設最小彎曲半徑為3*d，拖鏈內移動最小彎曲半徑為5*d，電纜線長度及端子可定制；
                                            2 .可選配溫控，溫控線最大外徑5mm，最小彎曲半徑50mm；
                                            3 .電機選型、動子轉接線、霍爾延長線見19-33頁。
次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMF6201C 168 1 4
LSMF6202C 252 2 6
LSMF6203C 420 4 10
                                     適用于本系列任意一款初級。


                                   更多資料可下載選型手冊，下載鏈接：
