有鐵芯LSMF6系列直線電機-自然冷卻型-71
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMF6

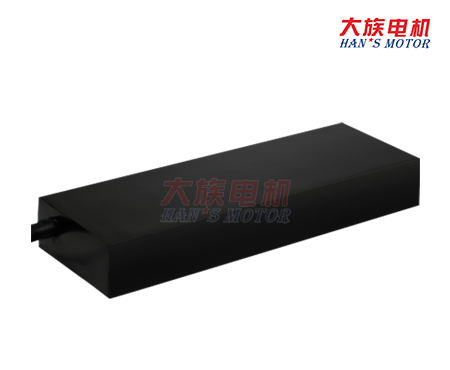

有鐵芯LSMF6系列直線電機-自然冷卻型-71


LSMF6-71

有鐵芯直線電機-LSMF6系列-自然冷卻型-71
初級：LSMF610xxxx-x-H-NC-N-C00.5 501A-S 501B-S 502A-S 502A-P 503A-P 503B-P 504A-P
性能參數 符號 單位 串聯 串聯 串聯 并聯 并聯 并聯 并聯
連續推力(在溫度Tmax下) Fc N 195 192 404 404 835 851 648
峰值推力 Fp N 463 442 951 951 1953 1958 1490
電機常數(在25℃下) Km25 N/Sqrt(W) 24.2 24.6 35.5 35.5 51.9 51.0 45.6
最大持續損耗功率 Pc W 89 84 178 178 356 382 277
連續電流(在溫度Tmax下) Ic Arms 6.0 2.8 6.0 12.0 12.0 8.0 8.0
峰值電流（持續時間1s） Ip Arms 18.0 8.4 18.0 36.0 36.0 24.0 24.0
推力常數（25℃,±5%） Kf N/Arms 32.5 68.6 67.3 33.7 69.6 106.4 81.0
反電勢常數（25℃,±5%） Ke Vrms/m/s 10.8 22.9 22.4 11.2 23.2 35.5 27.0
電阻(25℃,±5%)p-p R ? 1.2 5.2 2.4 0.6 1.2 2.9 2.1
電感(25℃,±20%)p-p L mH 18.0 80.7 36.0 9.0 18.0 42.1 32.4
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 42 42 42 42 42 42 42
電磁吸力 Fa kN 0.9 0.9 1.8 1.8 3.6 3.6 2.7
最高直流母線電壓 Ubus V 600 600 600 600 600 600 600
額定推力下最大速度Ubus=310V 　 m/s 6.9 4.1 4.2 8.7 4.1 2.5 3.4
峰值推力下最大速度Ubus=310V 　 m/s 4.4 1.9 2.0 4.4 2.0 1.1 1.6
理論空載下最大速度Ubus=310V 　 m/s 11.5 5.4 5.5 11.1 5.4 3.5 4.6
額定推力下最大速度Ubus=537V 　 m/s 15.8 7.3 7.5 15.4 7.4 4.7 6.2
峰值推力下最大速度Ubus=537V 　 m/s 7.9 3.6 3.8 7.9 3.7 2.3 3.1
理論空載下最大速度Ubus=537V 　 m/s 20.1 9.5 9.7 19.4 9.4 6.1 8.0
初級質量 Mp Kg 2.1 2.1 4.0 4.0 7.5 7.5 6.0
單位長度次級質量 Ms Kg/m 5.1 5.1 5.1 5.1 5.1 5.1 5.1






直線電機LSMF6-71系列尺寸圖



初級尺寸
初級型號 初級長度L M 初級安裝孔A K
LSMF610501A-S-H-NC-N-C00.5 101 1 4 22.5
LSMF610501B-S-H-NC-N-C00.5 101 1 4 22.5
LSMF610502A-S-H-NC-N-C00.5 200 3 8 16
LSMF610502A-P-H-NC-N-C00.5 200 3 8 16
LSMF610503A-P-H-NC-N-C00.5 368 6 14 16
LSMF610503B-P-H-NC-N-C00.5 368 6 14 16
LSMF610504A-P-H-NC-N-C00.5 278 4 10 27
                                    備注:1 .標準線長0 . 5米帶C型航空插頭，持續電流Ic≤10A/10＜Ic≤12A/12＜Ic≤16 A所用電纜最大外徑d分別為7.5mm/8.0mm/9.0mm，固定
                              鋪設最小彎曲半徑為3 * d，拖鏈內移動最小彎曲半徑為5 * d，電纜線長度及端子可定制；
                                               2 .可選配溫控，溫控線最大外徑5mm，最小彎曲半徑50mm；
                                               3 .電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMF6201D 168 1 4
LSMF6202D 252 2 6
LSMF6203D 420 4 10
                                    適用于本系列任意一款初級。


                                   更多資料可下載選型手冊，下載鏈接：
                                   http://militarydollarsandsense.com/service/2/
