有鐵芯LSMF5系列直線電機-水冷卻型
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMF5

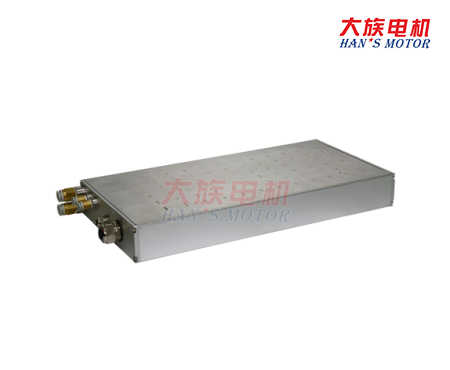

有鐵芯LSMF5系列直線電機-水冷卻型


有鐵芯直線電機-LSMF5系列-水冷卻型
初級規格：LSMF510xxxx-x-H-WC 201C-S 401C-S
性能參數 符號 單位 　 　
連續推力(在溫度Tmax下) Fc N 505 1030
峰值推力 Fp N 1200 2100
電機常數(在25℃下) Km25 N/Sqrt(W) 29.1 42.5
最大持續損耗功率 Pc W 302 586
連續電流(在溫度Tmax下) Ic Arms 7.3 7.3
峰值電流（持續時間1s） Ip Arms 14.6 14.6
推力常數（25℃,±5%） Kf N/Arms 71.0 141.0
反電勢常數（25℃,±5%） Ke Vrms/m/s 23.7 47.0
電阻(25℃,±5%)p-p R ? 2.7 5.2
電感(25℃,±20%)p-p L mH 30.0 57.0
最高線圈允許溫度 Tmax ℃ 120 120
極距(N-N)(360º電氣周期） 2τ mm 47.6 47.6
需求冷水最小流量 Wmin L/min 4.0 4.0
進出水溫差 △T ℃ 2.1 2.1
壓力降（初級回路串聯） △P Bar 0.2 0.2
電磁吸力 Fa kN 2.5 5.0
最高直流母線電壓 Ubus V 600 600
額定推力下最大速度Ubus=537V 　 m/s 7.4 3.5
峰值推力下最大速度Ubus=537V 　 m/s 5.3 2.4
理論空載下最大速度Ubus=537V 　 m/s 9.2 4.6
額定推力下最大速度Ubus=350V 　 m/s 4.6 2.1
峰值推力下最大速度Ubus=350V 　 m/s 3.2 1.4
理論空載下最大速度Ubus=350V 　 m/s 5.9 3.0
初級質量 Mp Kg 8.0 14.5
單位長度次級質量 Ms Kg/m 10.5 10.5

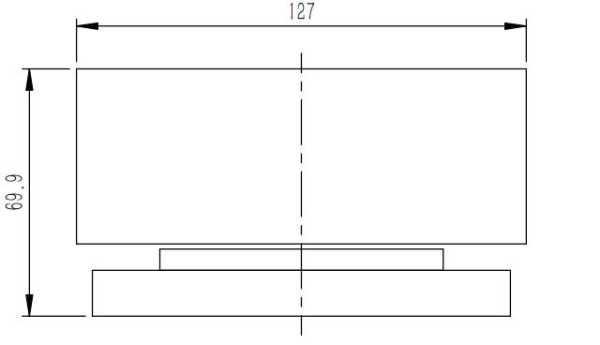

直線電機LSMF5系列尺寸圖
初級尺寸
初級型號 初級長度L C D 初級安裝孔A
LSMF510201C-S-H-WC 228 0 0 4
LSMF510401C-S-H-WC 407 95.3 83.4 8
                                         備注: 1.標準電纜線長5米，纜線的最大外徑d=12mm，拖鏈內最小彎曲半徑90mm，長度可根據客戶需求定制；
                                                  2.可選配溫度傳感器；
                                                  3.電機選型、動子轉接線、霍爾延長線見19-33頁。


次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMF5201A 285.5 3 8
LSMF5203A 142.8 1 4
                                       適用于本系列任意一款初級。

                                       更多資料可下載選型手冊，下載鏈接：
                                       http://militarydollarsandsense.com/service/2/
