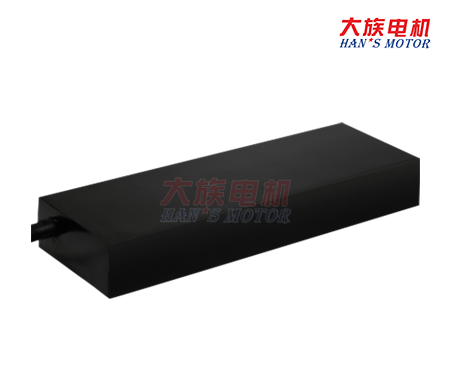

有鐵芯LSMFL系列直線電機-自然冷卻型-75
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
直線電機LSMFJ / L 系列選型規則
有鐵芯技術丨低齒槽力丨有水冷/無水冷結構丨標準化，模塊化，高可靠性
丨多系列，最大規格峰值推力20000N丨可選霍爾傳感器丨可定制開發





直線電機選型規則
命名舉例如下：
LSMFJ10202A-P-H-NC-N-C00.5表示：平板直線同步電機之第J個標準系列的02線圈第2款A(yù)版本并聯式初級，且耐溫等級為H級，采用自然冷卻方式，無熱敏電阻，電纜末端為C類航空插頭，電纜線長度0.5米；
                   備注：可根據運行工況重新設計初級繞組，使電機和驅動器匹配，滿足高速大功率或低速小功率運行要求。




命名舉例如下：
LSMFJ2A-W125-L400表示：平板直線同步電機之第J個標準系列A版本寬度125，長度400的次級。



直線電機LSMFL系列
有鐵芯LSMFL系列直線電機-自然冷卻型-75


有鐵芯直線電機-LSMFL系列-自然冷卻型-75
初級規格：LSMFL10xxxx-x-H-NC-N-C00.5 102A-S 102B-S 202A-S 202B-S 302A-S 402A-S
性能參數 符號 單位 串聯 串聯 串聯 串聯 串聯 串聯
連續推力(在溫度Tmax下) Fc N 98 98 196 196 294 392
峰值推力(在溫度Tmax下) Fp N 259 259 517 517 776 1035
電機常數(在25℃下) Km25 N/Sqrt(W) 16.2 16.2 23.0 23.0 28.1 32.5
最大持續損耗功率 Pc W 50 50 100 100 150 200
連續電流 Ic Arms 4.0 2.6 4.0 2.6 4.0 4.0
峰值電流（持續時間1s） Ip Arms 12.0 7.8 12.0 7.8 12.0 12.0
推力常數（25℃,±5%） Kf N/Arms 24.5 37.7 49.0 75.4 73.5 98.0
反電勢常數（25℃,±5%） Ke Vrms/m/s 8.2 12.6 16.3 25.2 24.5 32.7
電阻(25℃,±5%)p-p R ? 1.5 3.6 3.0 7.2 4.5 6.0
電感(25℃,±20%)p-p L mH 7.5 19.0 15.0 37.0 22.5 30.0
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 20 20 20 20 20 20
電磁吸力 Fa kN 0.6 0.6 1.1 1.1 1.6 2.1
最高直流母線電壓 Ubus V 600 600 600 600 600 600
額定推力下最大速度Ubus=310V 　 m/s 12.9 8.1 6.2 3.8 4.0 2.9
峰值推力下最大速度Ubus=310V 　 m/s 7.2 4.3 3.4 1.9 2.0 1.4
理論空載下最大速度Ubus=310V 　 m/s 15.3 9.9 7.6 4.9 5.1 3.8
額定推力下最大速度Ubus=537V 　 m/s 22.7 14.3 11.1 7.0 7.3 5.3
峰值推力下最大速度Ubus=537V 　 m/s 12.9 7.8 6.2 3.7 4.0 2.8
理論空載下最大速度Ubus=537V 　 m/s 26.7 17.3 13.3 8.6 8.9 6.6
初級質量 Mp Kg 1.4 1.4 2.5 2.5 3.7 4.9
單位長度次級質量 Ms Kg/m 5.0 5.0 5.0 5.0 5.0 5.0

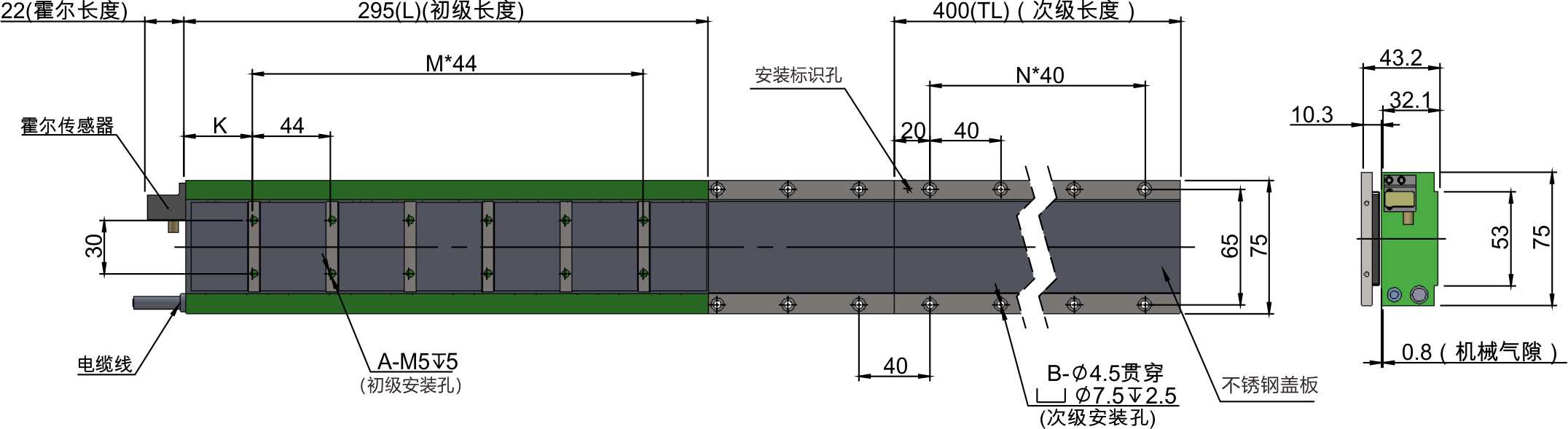

直線電機LSMFL-75系列尺寸圖





初級尺寸
初級型號 初級長度L M 初級安裝孔A K
LSMFL10102A-S-H-NC-N-C00.5 85 1 4 21.5
LSMFL10102B-S-H-NC-N-C00.5 85 1 4 21.5
LSMFL10202A-S-H-NC-N-C00.5 155 2 6 34.5
LSMFL10202B-S-H-NC-N-C00.5 155 2 6 34.5
LSMFL10302A-S-H-NC-N-C00.5 225 4 10 25.5
LSMFL10402A-S-H-NC-N-C00.5 295 5 12 38.5
                                  備注:1 .標準線長0.5米帶C型航空插頭，持續電流Ic≤10A/10＜Ic≤12A/12＜Ic≤16A所用電纜最大外徑d分別為7.5mm/8.0mm/9.0mm，固定
                            鋪設最小彎曲半徑為3 * d，拖鏈內移動最小彎曲半徑為5 * d，電纜線長度及端子可定制；
                                         2 .可選配溫控，溫控線最大外徑5mm，最小彎曲半徑50mm；
                                         3 .電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMFJ2A-W75-L40 40 0 2
LSMFJ2A-W75-L80 80 1 4
LSMFJ2A-W75-L200 200 4 10
LSMFJ2A-W75-L320 320 7 16
LSMFJ2A-W75-L400 400 9 20
                                  適用于本系列任意一款初級。

                                  更多資料可下載選型手冊，下載鏈接：
