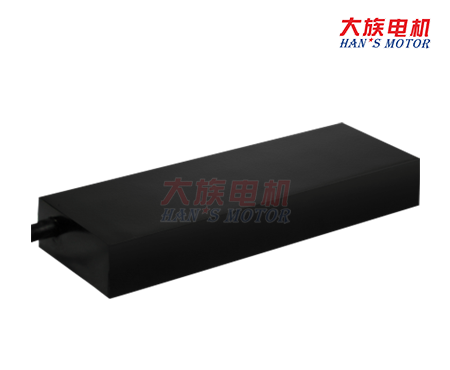

有鐵芯LSMFL系列直線電機-自然冷卻型-50
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
直線電機LSMFJ / L 系列選型規則
有鐵芯技術丨低齒槽力丨有水冷/無水冷結構丨標準化，模塊化，高可靠性
丨多系列，最大規格峰值推力20000N丨可選霍爾傳感器丨可定制開發





直線電機選型規則
命名舉例如下：
LSMFJ10202A-P-H-NC-N-C00.5表示：平板直線同步電機之第J個標準系列的02線圈第2款A(yù)版本并聯式初級，且耐溫等級為H級，采用自然冷卻方式，無熱敏電阻，電纜末端為C類航空插頭，電纜線長度0.5米；
                   備注：可根據運行工況重新設計初級繞組，使電機和驅動器匹配，滿足高速大功率或低速小功率運行要求。




命名舉例如下：
LSMFJ2A-W125-L400表示：平板直線同步電機之第J個標準系列A版本寬度125，長度400的次級。



直線電機LSMFL系列
有鐵芯LSMFL系列直線電機-自然冷卻型-50


有鐵芯直線電機-LSMFL系列-自然冷卻型-50
初級規格：LSMFL10xxxx-x-H-NC-N-C00.5 101A-S 101B-S 201A-S 201B-S 301A-S 401A-S
性能參數 符號 單位 串聯 串聯 串聯 串聯 串聯 串聯
連續推力(在溫度Tmax下) Fc N 59 59 118 118 176 236
峰值推力 Fp N 157 157 314 314 466 628
電機常數(在25℃下) Km25 N/Sqrt(W) 11.5 11.7 16.3 16.3 20.1 23.5
最大持續損耗功率 Pc W 36 35 72 72 105 138
連續電流(在溫度Tmax下) Ic Arms 4.0 2.6 4.0 2.6 4.0 4.0
峰值電流（持續時間1s） Ip Arms 12.0 7.8 12.0 7.8 12.0 12.0
推力常數（25℃,±5%） Kf N/Arms 14.8 22.7 29.5 45.4 44.0 59.0
反電勢常數（25℃,±5%） Ke Vrms/m/s 4.9 7.6 9.8 15.1 14.7 19.7
電阻(25℃,±5%)p-p R ? 1.1 2.5 2.2 5.1 3.2 4.2
電感(25℃,±20%)p-p L mH 4.5 11.0 9.0 22.0 13.5 18.0
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 20 20 20 20 20 20
電磁吸力 Fa kN 0.3 0.3 0.7 0.7 1.0 1.3
最高直流母線電壓 Ubus V 600 600 600 600 600 600
額定推力下最大速度Ubus=310V 　 m/s 21.6 13.8 10.5 6.6 6.9 5.0
峰值推力下最大速度Ubus=310V 　 m/s 12.2 7.6 5.8 3.5 3.7 2.6
理論空載下最大速度Ubus=310V 　 m/s 25.4 16.5 12.7 8.2 8.5 6.3
額定推力下最大速度Ubus=537V 　 m/s 37.9 24.3 18.7 11.9 12.4 9.1
峰值推力下最大速度Ubus=537V 　 m/s 21.7 13.6 10.6 6.5 6.9 5.0
理論空載下最大速度Ubus=537V 　 m/s 44.2 28.8 22.1 14.4 14.8 11.0
初級質量 Mp Kg 0.9 0.9 1.6 1.6 2.3 3.1
單位長度次級質量 Ms Kg/m 3.3 3.3 3.3 3.3 3.3 3.3

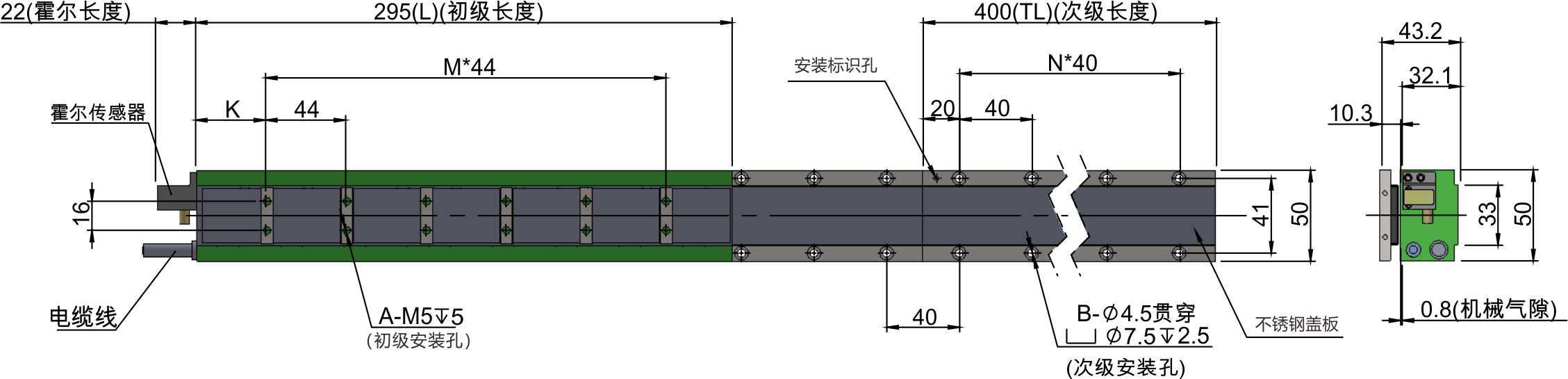

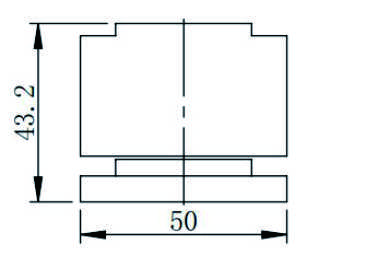

直線電機LSMFL-50系列尺寸圖





初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMFL10101A-S-H-NC-N-C00.5 85 1 21.5
LSMFL10101B-S-H-NC-N-C00.5 85 1 21.5
LSMFL10201A-S-H-NC-N-C00.5 155 2 34.5
LSMFL10201B-S-H-NC-N-C00.5 155 2 34.5
LSMFL10301A-S-H-NC-N-C00.5 225 4 25.5
LSMFL10401A-S-H-NC-N-C00.5 295 5 38.5
                                 備注：1 .標準線長0 . 5米帶C型航空插頭， 持續電流Ic≤10A /10＜Ic≤12A /12＜Ic≤16A所用電纜最大外徑d分別為7.5mm /8.0mm/9.0mm， 固定
                              鋪設最小彎曲半徑為3 * d，拖鏈內移動最小彎曲半徑為5 * d，電纜線長度及端子可定制；
                                           2 .可選配溫控，溫控線最大外徑5mm，最小彎曲半徑50mm；
                                           3 .電機選型、動子轉接線、霍爾延長線見19-33頁。
次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMFJ2A-W50-L40 40 0 2
LSMFJ2A-W50-L80 80 1 4
LSMFJ2A-W50-L200 200 4 10
LSMFJ2A-W50-L320 320 7 16
LSMFJ2A-W50-L400 400 9 20
                                  適用于本系列任意一款初級。

                                     更多資料可下載選型手冊，下載鏈接：
                                     http://militarydollarsandsense.com/service/2/
